Vektor 12A Drive Servo Kasar Untuk Mesin Cetak Cap Karton
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Vector |
| Sertifikasi: | CE |
| Nomor model: | VEC-VC-01233H-ME |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 kit |
|---|---|
| Harga: | To Be Discussed |
| Kemasan rincian: | 280 * 208 * 78mm, 375 * 290 * 155mm |
| Waktu pengiriman: | 3-5 hari kerja |
| Syarat-syarat pembayaran: | T / T, Serikat Barat, L / C |
| Menyediakan kemampuan: | 500 kit / bulan |
|
Informasi Detail |
|||
| Tegangan: | 380V | kekuasaan: | 5.5KW |
|---|---|---|---|
| Tahap: | Fase Tunggal / 3 | Protokol Komunikasi: | CanOpen / Ethercat / Modbus |
| Encoder: | 2500 pulsa tambahan + encoder Hall; | Nilai saat ini: | 12A |
| Input output: | Pulsa / Analog | Mode Kontrol: | Torsi / Lokasi / Kecepatan |
| Aplikasi: | Mesin Cetak Tutup Karton | Nama Produk: | Servo Drive Untuk Mesin Cetak Tutup Karton |
| Cahaya Tinggi: | Vektor 12A Drive Servo Kasar,Drive Servo 12A Kasar |
||
Deskripsi Produk

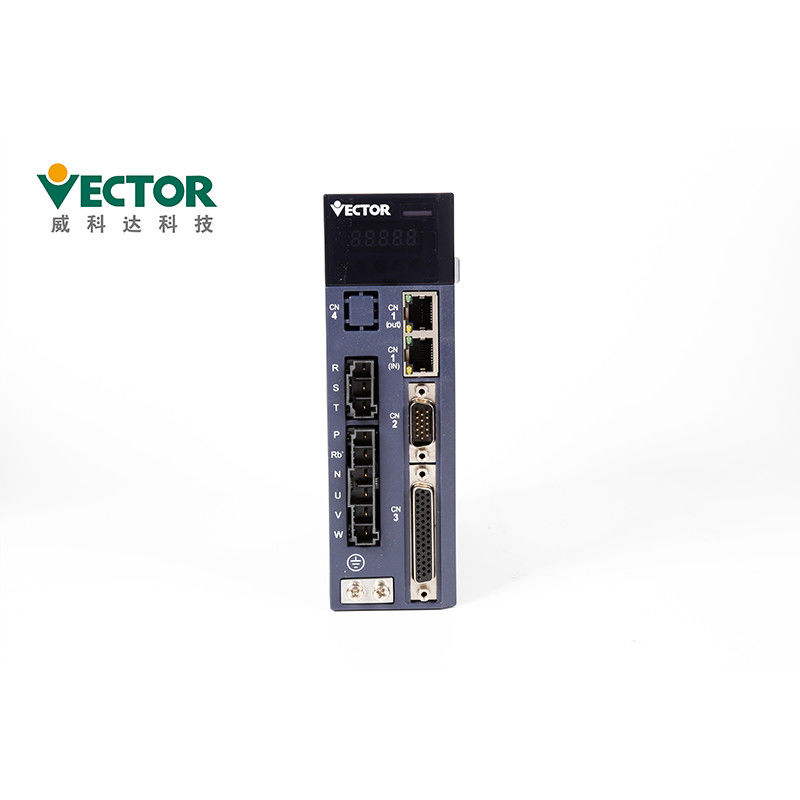

Motor Servo AC, Drive Servo 380V 5.5kW Untuk Mesin Cetak Cap Karton
Drive Servo Untuk Mesin Cetak Tutup Karton
Daya AC 5.5KW
Fase Tunggal/Tiga 380V
Modbus / CanOpen / EtherCAT
Lokasi / Kecepatan / Mode Kontrol Torsi
2500 pulsa tambahan + Hall encoder;
Deskripsi Produk
| Nama Produk | Drive Servo Untuk Mesin Cetak Tutup Karton |
| Merek | Vektor |
| Model nomor. | VEC-VC-01233H-ME |
| Kekuasaan | 5.5KW |
| Input output | Pulsa / Analog |
| Tegangan | 380V |
| Tahap | Fase Tunggal/Tiga |
| Nilai Saat Ini | 12A |
| Protokol Komunikasi | Modbus / CanOpen / EtherCAT |
| pembuat enkode | 2500 pulsa tambahan + Hall encoder; |
| Masukan Perintah Pulsa | Jenis pulsa | Input diferensial, Kolektor terbuka |
| Rentang frekuensi | Input diferensial: 0-500kHz, lebar pulsa lebih besar dari 1us Kolektor terbuka: 0-300kHz, lebar pulsa lebih besar dari 2.5us |
|
| Mode Pulsa | pulsa + arah;AB plus;CW+CCW; | |
| Masukan Analog | Rentang Tegangan | -10V hingga 10V |
| Impedansi Masukan | 10kΩ | |
| Frekuensi Maksimum | 1.5kHz | |
| Tipe Antarmuka DI/DO | NPN/PNP | |
| Komunikasi | Modbus/CANopen/EtherCAT | |
| Modus Lokasi | Metode Masukan Perintah | Perintah Pulsa Posisi Perencanaan Internal Rencanakan berdasarkan posisi target, kecepatan, akselerasi dan deselerasi waktu Kurva kecepatan trapesium Kurva kecepatan kubik Mode perintah absolut / relatif |
| Mode Penghalusan Instruksi | Penyaringan Lulus Rendah / Penyaringan Median | |
| Rasio Gigi Elektronik Electronic | N/M;(M=1~2147483647,N=1~2147483647) | |
| Batas Torsi | Batas Torsi Internal / Batas Torsi Analog | |
| Kompensasi Umpan Maju | Umpan Maju / Umpan Maju Torsi | |
| Kompensasi Torsi | Kompensasi Torsi Tetap / Kompensasi Torsi Analog / Kompensasi Torsi Otomatis; |
|
| Mode Kontrol Kecepatan | Jenis Masukan Perintah | Frekuensi Pulsa / Analog / Kecepatan Perencanaan Internal |
| Rentang Kontrol Kecepatan | 1 ~ kecepatan maksimal | |
| Bandwidth | 1kHz | |
| Batas Torsi | Batas Torsi Internal / Batas Torsi Analog | |
| Mode Penghalusan Instruksi | Penyaringan Lulus Rendah / Penyaringan Median | |
| Kompensasi Umpan Maju | Umpan maju torsi | |
| Kompensasi Torsi | Kompensasi Torsi Tetap / Kompensasi Torsi Analog / Kompensasi Torsi Otomatis; |
|
| Mode Kontrol Torsi | Jenis Masukan Perintah | Referensi Torsi Internal / Torsi Kontrol Analog |
| Kompensasi Torsi | Kompensasi Torsi Tetap / Kompensasi Torsi Analog / Kompensasi Torsi Otomatis; |
|
| Batas kecepatan | Batas Kecepatan Internal / Batas Kecepatan Analog | |
| Masukan digital | Aktifkan Drive, Reset Drive, Sakelar A/B Perintah Torsi, Perintah Torsi Terbalik Aktifkan, Sakelar A/B Batas Torsi Maju, Sakelar A/B Batas Torsi Negatif, Maju Sakelar A/B Batas Kecepatan, sakelar A/B batas kecepatan negatif, lari maju, lari mundur, kecepatan aktifkan perintah mundur, sakelar A/B sumber kecepatan utama, aktifkan penghentian kecepatan, hapus posisi hitungan, mode kecepatan Nol tetap, pemilihan kecepatan multi-kecepatan 0, pemilihan kecepatan multi-kecepatan 1, pemilihan kecepatan multi-kecepatan 2, pemilihan kecepatan multi-kecepatan 3, perintah posisi dilarang, perintah posisi terbalik, perintah pulsa dilarang, rasio roda gigi elektronik sakelar 1, kesalahan posisi Hapus, kembali ke nol, memicu posisi multi-segmen, pemilihan posisi multi-segmen 0, pemilihan posisi multi-segmen 1, multi-segmen pemilihan posisi 2, pemilihan posisi multi-segmen 3, arah posisi multi-segmen pemilihan, input sakelar asal pengembalian nol, pulsa xy, dan perencanaan posisi internal sakelar, sakelar Mode kontrol 0, sakelar mode kontrol 1, aktifkan panjang tetap interupsi masukan, batalkan panjang tetap interupsi, picu panjang tetap interupsi, set pertama set kedua second sakelar gain, kesalahan reset, sakelar batas positif dalam mode posisi, sakelar batas mundur dalam mode posisi, loop terbuka dan tertutup dalam mode loop tertutup penuh, sakelar rasio roda gigi elektronik 2, input motor terlalu panas, input berhenti darurat, pemicu internal yang jelas, set pemicu internal, penghitung pulsa internal, penghitung internal jelas, mode kecepatan mode UPDOWN UP sinyal, mode kecepatan mode UPDOWN DOWN Signal, koreksi otomatis penyimpangan nol AI. |
|
| Hasil digital | Pengemudi diaktifkan, kedatangan kecepatan, pengurangan kecepatan, peningkatan kecepatan, kecepatan nol, kecepatan lebih batas, rotasi maju, rotasi mundur, output kesalahan, batas kecepatan maju dalam mode torsi, mode torsi Dalam batas kecepatan negatif, dalam mode torsi, pemosisian selesai, pemosisian dekat dengan output, pengembalian nol selesai, kesalahan posisi juga besar, output terganggu oleh panjang tetap, output batas perangkat lunak adalah output, output rem adalah Perintah input valid, sering OFF, selalu ON, output batas torsi, torsi kedatangan, status pemicu internal, penghitungan penghitung internal tiba, kecepatan konsisten, denyut nadi perintah posisi adalah keluaran nol |
|
Tindakan Pencegahan Instalasi
● Pasang driver pada platform yang kering dan kokoh.Pertahankan ventilasi yang baik dan
pembuangan panas selama pemasangan dan pertahankan landasan yang baik.
● Harap instal ke arah yang ditentukan untuk menghindari kegagalan fungsi.
● Saat memasang, pastikan driver servo berada pada jarak tertentu dari bagian dalam
permukaan kabinet dan mesin lainnya, selain itu dapat menyebabkan kebakaran atau kegagalan fungsi.
| Instalasi Lingkungan Hidup Persyaratan |
Tekanan atmosfir | 86~106kPa |
| Kelembaban Lingkungan | 0~55 | |
| Suhu Sekitar | 0~90% RH | |
| Peringkat IP | IP20 | |
| Getaran | 0~4.9m/s^2 |
● Saat memasang, jangan menghalangi port hisap dan buang, dan jangan biarkan benda asing
masuk ke dalam produk, jika tidak dapat menyebabkan kerusakan atau kebakaran karena penuaan komponen internal.
● Jangan letakkan benda berat di atas atau di bawah produk ini karena dapat mengakibatkan cedera.
● Harap instal di lingkungan berikut:
1. tempat tanpa sinar matahari langsung;
2.Lokasi dimana suhu lingkungan berada pada kisaran 0 °C hingga 55 °C;
3. Kelembaban relatif dalam kisaran 0% hingga 95%, dan tidak ada kondensasi;
4.Lokasi bebas dari tetesan air, uap, debu dan debu berminyak;
5.Locations di mana tidak ada perangkat panas tinggi;
6. Situs gas dan cairan yang tidak korosif, mudah terbakar;
7. Tidak mudah memercikkan air, minyak dan obat-obatan;
8.tempat yang tidak terkena radiasi radioaktif;
9.Tempat yang kuat dan bebas getaran;
10.Lokasi di mana tidak ada gangguan kebisingan elektromagnetik.
Panel berisi 8 tombol dan 5 tabung digital.Hanya 5 dari 8 tombol yang dapat digunakan, dan
tersisa 3 tombol dicadangkan.Fungsi umum dari lima tombol ditunjukkan pada tabel di bawah ini.
| Nama Kunci | Fungsi kunci |
| PAR/ALM | sakelar mode, kembali ke menu sebelumnya |
| (tambahkan) | meningkatkan nilai bit berkedip dari tabung digital LED |
| (des) | Kurangi nilai digit berkedip dari tabung digital LED LED |
| BERHENTI/RST | Memindahkan tabung LED yang berkedip ke kiri;memeriksa nilai data yang tinggi lebih dari 5 bit;Reset kesalahan; jalankan fungsi Fn |
| RD/WT | baca/tulis nilai parameter; masukkan halaman fn |
Tindakan pencegahan kabel
● Disarankan untuk tidak menggunakan 220V fase tunggal untuk catu daya utama,
yang dapat menyebabkan kerusakan pada kapasitor elektrolitik karena kekurangan fasa.
● Jangan mengubah kabel selama power-on, jika tidak dapat menyebabkan listrik
syok atau cedera.
● Silakan lakukan pemasangan kabel atau inspeksi oleh teknisi profesional, jika tidak,
dapat menyebabkan sengatan listrik atau kegagalan produk.
● Harap hati-hati mengkonfirmasi kabel dan catu daya.Sirkuit keluaran mungkin mengalami hubungan pendek karena:
kesalahan pengkabelan atau penerapan tegangan yang berbeda.Rem tidak beroperasi ketika kesalahan di atas terjadi,
yang dapat mengakibatkan kerusakan mekanis atau cedera pribadi.
● Jangan sambungkan kabel daya input ke terminal U, V, dan W pada
mendorong.Jika tidak, driver servo akan rusak.
● Saat memasang kabel, jangan melewati kabel daya dan kabel sinyal melalui pipa yang sama, dan jangan bundel
mereka bersama-sama.Jarak antara keduanya harus lebih dari 30 cm untuk menghindari gangguan.
● Terminal ground driver harus diarde untuk menghindari kebocoran dan mengurangi gangguan sistem,
dan diameter kabel arde harus sama dengan atau di atas saluran catu daya.
● Saat menghubungkan catu daya AC dan catu daya DC ke unit servo, sambungkan ke yang ditentukan
terminal.Kegagalan untuk melakukannya dapat mengakibatkan kegagalan fungsi atau kebakaran.
● Untuk panjang kabel, baris input perintah hingga 3m dan encoder
garis adalah hingga 20m.
● Gunakan kabel berpelindung pasangan terpilin untuk kabel sinyal dan kabel enkoder, dan
tanah perisai dengan satu ujung.
●Terminal U, V, W dari driver dan terminal U, V, dan W dari motor harus dihubungkan satu per satu
sesuai dengan namanya.Jika salah terhubung, motor tidak dapat beroperasi secara normal.
● Produk bus DC umum memerlukan resistor dan kabel yang peka terhadap tekanan
aman.
● Harap periksa daya setelah daya dimatikan setidaknya selama 5 menit.Bahkan jika daya dimatikan, tegangan tinggi
mungkin tetap berada di dalam drive servo.Oleh karena itu, jangan sentuh terminal daya dalam waktu 5 menit setelah daya dimatikan
dimatikan, jika tidak dapat menyebabkan sengatan listrik.
● Jangan sering menghidupkan/mematikan daya.Bila perlu
terus ON/OFF power, mohon kontrol sekali atau kurang dalam 1 menit.Karena bagian catu daya
driver servo memiliki kapasitor, arus pengisian besar (waktu pengisian 0,2 detik) mengalir selama ON/OFF
Sumber Daya listrik.Oleh karena itu, jika daya sering ON/OFF, kinerja komponen sirkuit utama
di dalam driver servo akan terdegradasi.
● Jangan gunakan daya saat sekrup blok terminal longgar atau kabelnya
longgar.Jika tidak, dapat menyebabkan kebakaran.
● Ambil tindakan perlindungan yang sesuai di lokasi berikut, jika tidak
mesin mungkin rusak:
1. Lokasi yang menimbulkan gangguan akibat listrik statis;
2. Tempat yang menghasilkan medan listrik yang kuat atau medan magnet yang kuat;
3. Lokasi di mana mungkin ada radiasi radiasi;
4. Tempat dengan kabel listrik di dekatnya.
Perawatan dan inspeksi Tindakan pencegahan
● jangan mengganti kabel saat daya menyala, karena dapat menyebabkan sengatan listrik atau cedera.
● harap lakukan pengkabelan atau inspeksi oleh teknisi profesional, jika tidak maka
dapat menyebabkan sengatan listrik atau kegagalan produk.
● periksa daya setelah daya mati setidaknya selama 5 menit.Bahkan jika listrik dimatikan,
tegangan tinggi mungkin tetap berada di dalam drive servo.Oleh karena itu, jangan sentuh terminal daya di dalam
5 menit setelah daya dimatikan, jika tidak maka dapat menyebabkan sengatan listrik.
●saat mengganti drive servo, harap cadangkan parameter pengguna driver servo yang akan diganti sebelumnya
penggantian, dan transfer cadangan ke drive servo baru, dan kemudian restart operasi,
jika tidak, mesin dapat rusak.
Aksesoris:
| Nama aksesori | Gambar | ||
| Suku Cadang Setan | terminal daya | |
Beradaptasi dengan drive struktur E1, E2 |
| Steker enkoder Cn33 | Steker encoder di sisi pengemudi | ||
| Steker terminal kontrol Cn4 | Terminal sinyal input/output, kabel pengguna | ||
| Jalur koneksi penyandi | Panjang kabel standar adalah 3, 5, 8, 10, 13, 15 meter, menurut pelanggan kebutuhan Menyediakan konektor independen |
||
| Saluran listrik | Panjang kabel standar adalah 3, 5, 8, 10, 13, 15 meter, menurut pelanggan kebutuhan Menyediakan konektor independen |
||
| Jalur pemantauan drive | Hubungkan dan sesuaikan perangkat lunak untuk pemantauan jarak jauh dan pembaruan firmware | ||
| Membeli Suku Cadang | Kabel Adaptor USB ke RS232 | Jika perlu, beli sendiri | |
| Jalur komunikasi Ethernet | Jika perlu, beli sendiri |
Sertifikat
1. CE (Standar Keamanan UE);
2. IEC/EN61800-5-1:2007 (Persyaratan keselamatan untuk listrik, termal dan energi dalam Bagian 5-1 dari
sistem penggerak listrik kecepatan variabel), sesuai dengan standar nasional GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (sistem kontrol kecepatan driver listrik bagian 3 kompatibilitas elektromagnetik
standar dan metode pengujian spesifiknya), sesuai dengan standar nasional GB12668.3-2012.
Pemeriksaan kualitas:
Empat kali pengujian Produksi
Dua Kali 24 jamPengujian
100% Inspeksi Sebelum Pengiriman
Waktu pengiriman dan Cara Pengiriman
1. Untuk pesanan kecil kami selalu dapat mengirimkan dalam waktu 1 minggu.
2. Produk kami dapat dikirim melalui Udara, Darat atau Laut.

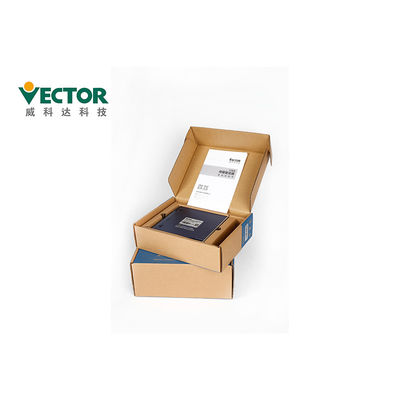

| Rincian pengepakan Servo Drive | |||
| Produk | E1(3-6A) | E2 (7-12A) | E3 (16-27A) |
| Ctn.Ukuran | 280*208*78 | 280*208*112 | 375*290*155 |
