CE 3.8kw AC Servo Motor System Untuk Mesin Pemotong Kayu
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Vector |
| Sertifikasi: | CE |
| Nomor model: | VEC-VC-01233HC-ME / 130MB-3R825A33F-MF2 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 kit |
|---|---|
| Harga: | To Be Discussed |
| Kemasan rincian: | 375 * 290 * 155mm, 280 * 208 * 112mm |
| Waktu pengiriman: | 5-8 HARI KERJA |
| Syarat-syarat pembayaran: | L / C, T / T, Western Union |
| Menyediakan kemampuan: | 500-1000 kit / Bulan |
|
Informasi Detail |
|||
| Tahap: | Tiga fase | Tegangan: | 380V |
|---|---|---|---|
| Model: | VEC-VC-01233HC-ME / 130MB-3R825A33F-MF2 | Pemakaian: | Mesin Pemotong Kayu |
| Sertifikat: | CE | Encoder: | Encoder absolut 17/23 bit |
| Protokol Komunikasi: | Modbus / CANopen / EtherCAT | kekuasaan: | 3.8kw |
| Cahaya Tinggi: | Mesin Pengerjaan Kayu Sistem Motor Servo AC,Sistem Motor Servo AC CE 3.8kw |
||
Deskripsi Produk
3.8kw 380V Stabil Servo Motor AC Servo Drive Untuk Mesin Pemotong Kayu
Drive Servo AC Untuk Mesin Pemotong Kayu
Daya AC 3.8KW
Tiga Fase 380V
Modbus / CanOpen / EtherCAT
Lokasi / Kecepatan / Mode Kontrol Torsi
17/23bit Tamagawa encoder mutlak;
Fitur Produk
| Nama Produk | Drive Servo AC Untuk Mesin Pemotong Kayu | ||
| Merek | Vektor | ||
| Model nomor. |
|
||
| Kekuatan4 | 3.8KW | ||
| Voltase | 380V | ||
| Fase | Tiga fase | ||
| Nilai Saat Ini | 12A | ||
| Protokol Komunikasi | Modbus/CANopen/EtherCAT | ||
| pembuat enkode | 17/23 bit Tamagawa encoder mutlak |

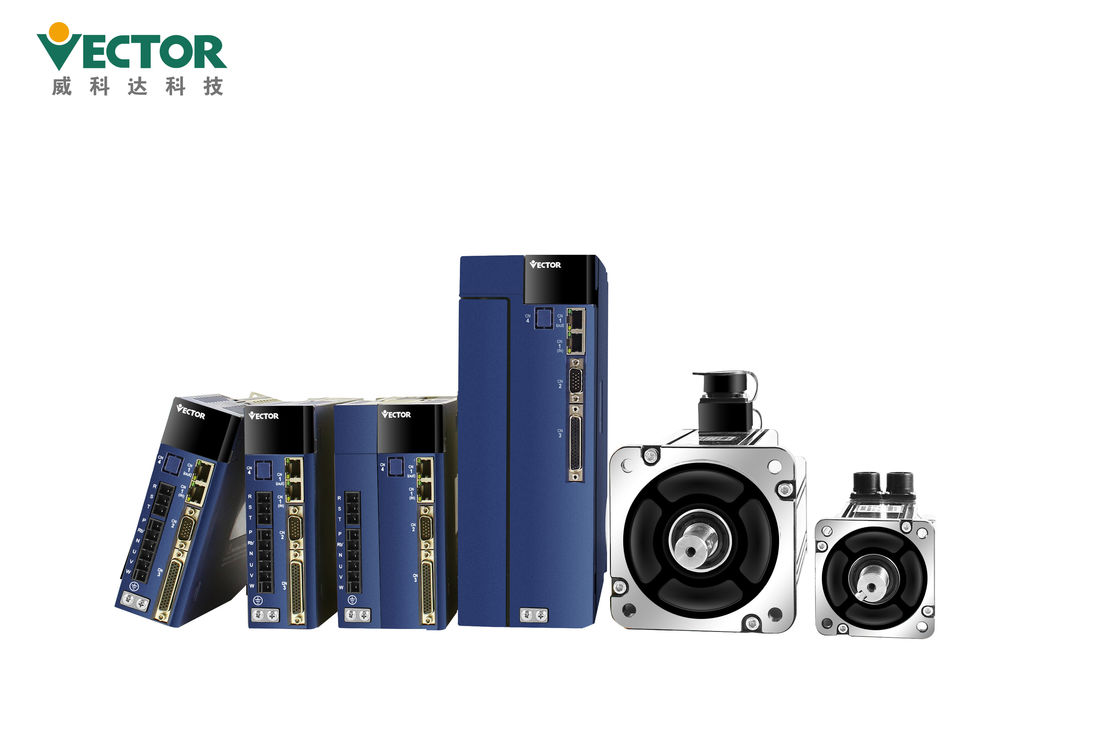

Cara memilih Servo Drive+Servo Motor
Panel berisi 5 tombol dan 5 tabung digital.
Fungsi umum dari lima tombol ditunjukkan pada tabel di bawah ini.
| Nama Kunci | Fungsi kunci |
| Mode | sakelar mode, kembali ke menu sebelumnya |
| (tambahkan) | meningkatkan nilai bit berkedip dari tabung digital LED |
| (des) | Kurangi nilai digit berkedip dari tabung digital LED |
| ◄◄(menggeser) | Memindahkan tabung LED yang berkedip ke kiri;memeriksa nilai data yang tinggi lebih dari 5 bit;Reset kesalahan; jalankan fungsi Fn |
| MENGATUR | baca/tulis nilai parameter |
Panel berisi 8 tombol dan 5 tabung digital.
Hanya 5 dari 8 tombol yang dapat digunakan, dan 3 tombol sisanya dicadangkan.
Fungsi umum dari lima tombol ditunjukkan pada tabel di bawah ini.
| Nama Kunci | Fungsi kunci |
| PAR/ALM | sakelar mode, kembali ke menu sebelumnya |
| (tambahkan) | meningkatkan nilai bit berkedip dari tabung digital LED |
| (des) | Kurangi nilai digit berkedip dari tabung digital LED |
| BERHENTI/RST | Memindahkan tabung LED yang berkedip ke kiri;memeriksa nilai data yang tinggi lebih dari 5 bit;Reset kesalahan; jalankan fungsi Fn |
| RD/WT | baca/tulis nilai parameter; masukkan halaman fn |

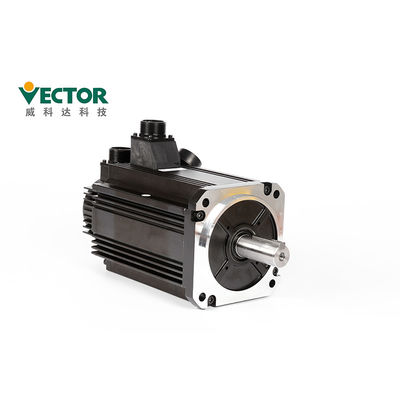

Motor servo:
Bagaimana cara memasang Drive servo dan menghubungkannya dengan Motor Servo?
Instalasi:
● Pasang driver pada platform yang kering dan kokoh.Pertahankan ventilasi yang baik dan
pembuangan panas selama pemasangan dan pertahankan landasan yang baik.
● Harap instal ke arah yang ditentukan untuk menghindari kegagalan fungsi.
● Saat memasang, pastikan driver servo disimpan pada posisi tertentu
jarak dari permukaan bagian dalam kabinet dan mesin lainnya, selain itu dapat menyebabkan kebakaran atau kegagalan fungsi.
● Saat memasang, jangan menghalangi lubang hisap dan buang, dan jangan biarkan benda asing masuk ke dalam
produk masuk, jika tidak dapat menyebabkan kerusakan atau kebakaran karena penuaan komponen internal.
● Jangan letakkan benda berat di atas atau di bawah produk ini karena dapat mengakibatkan cedera.
● Harap instal di lingkungan berikut:
1. tempat tanpa sinar matahari langsung;
2.Lokasi dimana suhu lingkungan berada pada kisaran 0 °C hingga 55 °C;
3. Kelembaban relatif dalam kisaran 0% hingga 95%, dan tidak ada kondensasi;
4.Lokasi bebas dari tetesan air, uap, debu dan debu berminyak;
5.Locations di mana tidak ada perangkat panas tinggi;
6. Situs gas dan cairan yang tidak korosif, mudah terbakar;
7. Tidak mudah memercikkan air, minyak dan obat-obatan;
8.tempat yang tidak terkena radiasi radioaktif;
9.Tempat yang kuat dan bebas getaran;
10.Lokasi di mana tidak ada gangguan kebisingan elektromagnetik.
| Instalasi Lingkungan Persyaratan |
Tekanan atmosfir | 86~106kPa |
| Kelembaban Lingkungan | 0~55 | |
| Suhu Sekitar | 0~90% RH | |
| Peringkat IP | IP20 | |
| Getaran | 0~4.9m/s^2 |
Pengepakan dan Pengiriman
| Rincian pengepakan Servo Drive | |||||
| Produk | E1(3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn.Ukuran | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Rincian pengepakan Pengontrol Gerak | |||||
| Produk | Gerak VA | Ekspansi VA | Gerakan VE | Ekspansi VE(32) | Ekspansi VE(76) |
| Ctn.Ukuran | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Waktu pengiriman
| Kuantitas | 1-5 kit | 50-100 kit | 200-500 kit |
| Waktu pengiriman | Dalam 3 hari | 5-10 hari | 15-25 hari |
1. Untuk pesanan kecil kami selalu dapat mengirimkan dalam waktu 1 minggu.
2. Produk kami dapat dikirim melalui Udara, Darat atau Laut.
Aksesoris
| Nama aksesori | Gambar | ||
| Suku Cadang Setan | Terminal daya | |
Beradaptasi dengan drive struktur E1, E2 |
| Steker enkoder Cn3 | Steker encoder di sisi pengemudi | ||
| Steker terminal kontrol Cn4 | Terminal sinyal input/output, kabel pengguna | ||
| Jalur koneksi penyandi | Panjang kabel standar adalah 3, 5, 8, 10, 13, 15 meter, menurut pelanggan kebutuhan Menyediakan konektor independen |
||
| Saluran listrik | Panjang kabel standar adalah 3, 5, 8, 10, 13, 15 meter, menurut pelanggan kebutuhan Menyediakan konektor independen |
||
| Garis pemantauan drive | Hubungkan dan sesuaikan perangkat lunak untuk pemantauan jarak jauh dan pembaruan firmware | ||
| Membeli Suku Cadang | Kabel Adaptor USB ke RS232 | Jika perlu, beli sendiri | |
| Jalur komunikasi Ethernet | Jika perlu, beli sendiri |
Sertifikat CE
1. CE (Standar Keamanan UE);
2. IEC/EN61800-5-1:2007 (Persyaratan keselamatan untuk listrik, termal dan energi dalam Bagian 5-1 dari
sistem penggerak listrik kecepatan variabel), sesuai dengan standar nasional GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (sistem kontrol kecepatan driver listrik bagian 3 kompatibilitas elektromagnetik
standar dan metode pengujian spesifiknya), sesuai dengan standar nasional GB12668.3-2012.
