Carboard Cap Feeder CE CanOpen Motion Controller 5 Bahasa Pemrograman

Deskripsi Produk

Pemrograman MULTIPROG DapatMembuka Pengontrol Gerak 3 Sumbu Untuk Pengumpan Cap Carboard

Pengontrol gerak seri VA menggunakan alat pemrograman MULTIPROG dan mendukung 5 pemrograman

bahasa standar internasional IEC61131-3, memudahkan pemrogram aplikasi untuk mendapatkan

dimulai.Pengontrol gerak ini mendukung tiga jenis antarmuka: pulsa, analog, dan CanOpen untuk gerakan

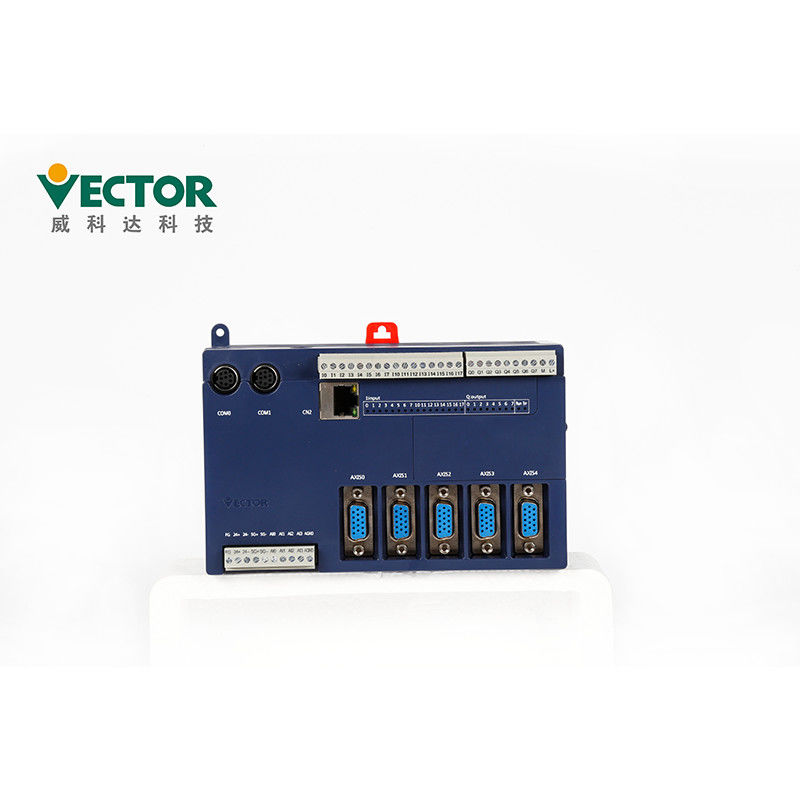

control.VA series motion controller memiliki 5 antarmuka perangkat keras servo axis,yang dapat mengadopsi analog

kontrol loop tertutup atau kontrol loop semi-tertutup pulsa. Pengontrol gerak VA menyediakan solusi satu atap,

mendukung ekspansi IO lokal, Ethernet, serial;mendukung kontrol multi-tugas waktu nyata, dan telah maju

dan alat simulasi yang mudah digunakan, dan mengintegrasikan blok fungsi kontrol gerak yang kaya (Termasuk khusus

modul untuk industri), penyesuaian parameter nyaman, dan termasuk perataan kecepatan

kurva ketika blok fungsi diaktifkan.Kurva kecepatan fungsi cam adalah polinomial derajat 5

kurva S;siklus kontrol gerak 6 sumbu servo (Termasuk sumbu virtual) kecil 500 kita.Produk ini sebenarnya

pemimpin dalam produk pengontrol gerak non-bus.

Fitur Produk

Performa:

Kemampuan pemrosesan sinyal - kemampuan komputasi ARM yang kuat, sinyal kecepatan tinggi yang luar biasa dari FPGA

kemampuan pemrosesan;Kecepatan Operasi - Siklus operasi 6 sumbu hanya membutuhkan waktu 500 mikrodetik.

Fungsi Kontrol Gerakan yang Kuat

1. Blok fungsi kontrol gerak sesuai dengan PLCOPEN2.0, Juga mendukung blok fungsi CNC

2. Mendukung fungsi Jerk, mengatur laju perubahan akselerasi / deselerasi;Mendukung fungsi Mode Penyangga,

kurva gerak yang lebih lembut.

3. Menyediakan blok fungsi khusus untuk beberapa industri, mengoptimalkan solusi, dan membuat aplikasi lebih banyak

nyaman dan efisien:

Vector berfokus pada penyediaan solusi menyeluruh bagi pelanggan.Kami telah menyesuaikan modul khusus untuk

pelanggan untuk industri, seperti: modul khusus untuk peralatan pasca-tekan, modul khusus untuk memimpin

pengumpanan kertas tepi, modul pemotongan, dan modul gerak absolut untuk beban inersia berat dan sebagainya.Menggunakan

modul khusus membuat aplikasi pengontrol gerakan lebih mudah dan efisien.

Instalasi dan startup perangkat lunak MULTIPROG

1) Dekompresi file instalasi MULTIPROG."X" dan "Y" pada nama folder adalah angka.Setelah

dekompresi, file bernama "MULTIPROGX.XXBuiIdYYY" akan dihasilkan, menunjukkan nomor versi

dari paket instalasi.Buka folder, yang akan muncul seperti yang ditunjukkan

2) Klik dua kali untuk membuka "双击我自动安装" seperti yang ditunjukkan

3) Pada kotak dialog pop-up, centang "I accpet.........." seperti yang ditunjukkan.

4) Pilih jalur instalasi, pengguna dapat memilihnya, di sini pilih default, klik "Berikutnya" seperti yang ditunjukkan

5) Klik Instal, lalu tunggu hingga proses instalasi selesai, proses instalasi mungkin memakan waktu

beberapa waktu, seperti yang ditunjukkan.

6) Klik "Finish" untuk menyelesaikan instalasi perangkat lunak pemrograman MULTIPROG seperti yang ditunjukkan.

7) Klik dua kali ikon untuk memulai MULTIPROG.Jika ikon tidak muncul di desktop Anda, Anda juga dapat

gunakan "Start Menu"à"program"à"PHOENIX CONTACT Software"à"MULTIPROG 5.51 Express" untuk memulai.

Presentasi antarmuka pemrograman MULTIPROG

Setelah membuka MULTIPROG, Anda dapat melihat bahwa MULTIPROG hanya memiliki satu batas utama.Menurut fungsinya,

itu dibagi menjadi area yang berbeda, seperti yang ditunjukkan.

Sebuah.Struktur pemrograman yang jelas, bahasa pemrograman standar

B.Mendukung kompilasi silang antara FBD, LD dan IL, dan mendukung pemrograman campuran

C.Mendukung bahasa pemrograman IEC61131-3: FBD, LD, IL, ST dan SFC

Model pemrograman dengan standar IEC61131-3

1) Perangkat lunak pemrograman MULTIPROG yang digunakan oleh pengontrol gerak VA memiliki bahasa pemrograman

dan struktur program sesuai dengan sistem pemrograman IEC 61131-3.Dalam IEC 61131-3,

penetapan program dan proyek dilakukan di Program Organization Unit (POU).Satuan POU terdiri dari:

dari tiga bagian: PROGRAM, FUNCTIONBLOCK dan FUNCTION.Ini menggantikan lima blok fungsional OB, PB, DB,

SB dan FB dari bahasa pemrograman PLC tradisional.Lebih efisien dan lebih ringkas seperti yang ditunjukkan.

2) Model perangkat lunak pemrograman IEC 61131-3 diwakili oleh struktur hierarki, seperti yang ditunjukkan di bawah ini, perangkat lunak

model menggambarkan hubungan antara berbagai bagian, termasuk konfigurasi, sumber daya, tugas, program

unit organisasi, variabel global, konfigurasi I/O, dll.Proses pemrograman dapat memprogram program yang kompleks,

atau dibagi menjadi beberapa modul kecil juga dapat secara bersamaan men-download pluralitas program yang terpisah, berjalan,

atau program menjadi sejumlah tugas yang harus dilakukan, meningkatkan modularitas dan efisiensi prosedur operasional seperti yang ditunjukkan.

Unit Ekspansi

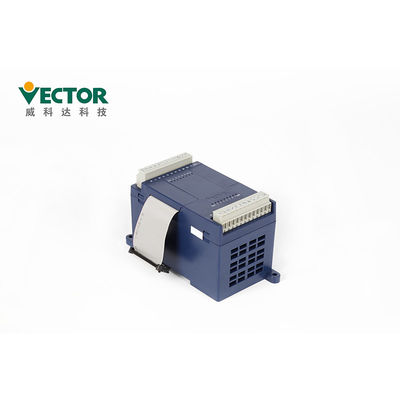

Modul ekspansi IO host dari pengontrol gerak Vikeda terutama memiliki 8IO, 16I, dan 16O.8IO berarti bahwa

modul ekspansi memiliki 8 port input digital dan 8 port output digital (output tipe transistor);16Maksudku itu

modul ekspansi memiliki 8 port input digital dan 8 port output digital (output transistor).16 port DI;16O

berarti modul ekspansi memiliki 16 port DO (output transistor);di antara mereka, DI dan DO dapat dipilih

melalui jumper pada host pengontrol gerak untuk memilih jenis NPN dan PNP

Suhu lingkungan tempat produk ini digunakan adalah -10°C hingga +40°C.Untuk pekerjaan jangka panjang,

disarankan agar suhu lingkungan di bawah +40 °C.Jika suhu lingkungan melebihi

+40°C, harap letakkan di tempat yang berventilasi baik untuk memastikan keandalan produk.Jika produk ini dipasang di

kotak distribusi, ukuran dan kondisi ventilasi kotak distribusi harus sedemikian rupa sehingga semua internal

perangkat elektronik tidak terkena bahaya panas berlebih, dan harus diperhatikan apakah

getaran mesin akan mempengaruhi perangkat elektronik dari kotak distribusi.Selain itu,

syarat pemakaian antara lain sebagai berikut :

Tempat tanpa perangkat pemanas tinggi;
Tempat yang bebas dari tetesan air, uap, debu dan debu berminyak;
Tempat di mana tidak ada gas atau cairan yang korosif, mudah terbakar;
Tempat tanpa debu dan partikel logam yang mengambang;
Tempat yang kokoh dan bebas getaran;
Tempat tanpa gangguan kebisingan elektromagnetik.

Unit dan Fungsi Ekspansi yang berbeda
