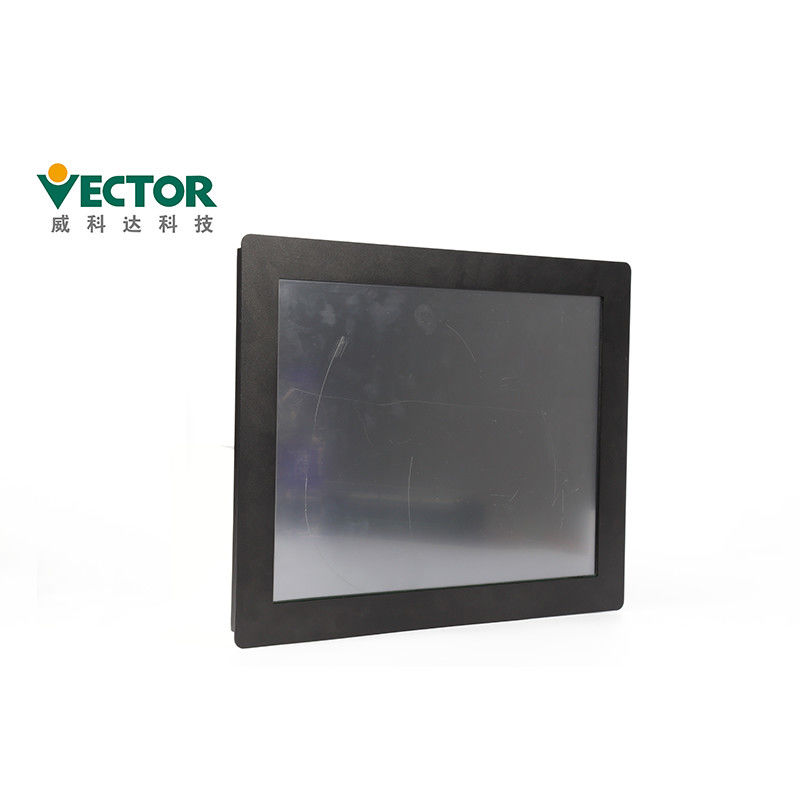

64 Axis 15inches HMI Control Panel Bus Berkomunikasi 100Mbps

Deskripsi Produk

CODESYS Pengontrol Gerakan yang Dapat Diprogram Dengan HMI 15 inci, PLC, CNC, Robtics Semua Dalam Satu

Blok fungsi kontrol gerak sesuai dengan PLCOPEN2.0.

Dengan layar sentuh HMI 15 inci.

64 sumbu servo dapat dihubungkan, sumbu nyata dan sumbu virtual dapat dikontrol secara bersamaan,

bus berkomunikasi dengan kecepatan 100Mbps, jarak antara dua stasiun budak servo dapat mencapai

100M, dan konfigurasi IO digital penuh dari seluruh sistem ekspansi bus dapat mencapai 30.000 poin.

Mendukung fungsi Jerk, mengatur laju perubahan akselerasi/deselerasi;Mendukung fungsi BufferMode,

kurva gerak yang lebih lembut;

Blok fungsi kontrol gerak sesuai dengan PLCOPEN2.0, Dan memperluas lebih banyak fungsi kontrol gerak ke

mengatasi aplikasi yang berbeda

Frekuensi utama 1.8GHZ, kontrol operasi 64-sumbu, sesuai dengan standar 61131-3, perpustakaan kontrol gerak,

Kontrol CNC dan Robot dan perpustakaan algoritma, dengan tampilan layar sentuh 15 inci touch

Fitur Produk

Sintaks dari spesifikasi IEC 61131-3 menyajikan seperangkat mekanisme untuk mengimplementasikan programmable

pengontrol di berbagai platform target.Melalui perencanaan dan desain modular, spesifikasi dibagi

tindakan kontrol menjadi dua bagian: operasi logis dan tindakan perangkat keras.Bagian logis menyatukan sintaks
didefinisikan dalam IEC 61131-3 dalam format deskripsi umum dan mengimplementasikannya, sedangkan tindakan perangkat keras adalah

dirancang dengan perpustakaan firmware berpemilik untuk setiap perangkat keras, memungkinkan logika kontrol untuk menggunakan perangkat keras

sumber daya pada setiap platform target.Desain ini memungkinkan chip kontrol yang berbeda untuk melakukan tindakan kontrol

dirancang dalam sintaks IEC 61131-3, dan desainer hanya perlu mempelajari sintaks IEC 61131-3 untuk digunakan
chip kontrol yang didukung untuk desain pengontrol yang dapat diprogram.Standar IEC 61131-3 mendefinisikan enam

bahasa pemrograman standar:

(Daftar Instruksi, IL)
(Diagram Tangga, LD)
(Diagram Blok Fungsi,FBD)
(Bahasa Teks Terstruktur, STL)
(Bagan Fungsi Sekuensial, SFC)
(Bagan Fungsi Berkelanjutan, CFC)

Pengontrol gerak VE menggunakan platform pemrograman CODESYS, yang sepenuhnya mendukung PLCopen

spesifikasi dan memungkinkan pengguna untuk merujuk ke banyak perpustakaan fungsi standar;bahasa tingkat tinggi

metode pemrograman memudahkan produsen dan pengguna PLC untuk mengembangkan kepemilikan mereka sendiri

blok fungsi dan perpustakaan instruksi, dan meminjam program kontrol serupa untuk membentuk spesifik industri industry

"paket proses", yang secara signifikan dapat meningkatkan efisiensi pemrograman pengguna.

Perangkat Lunak CODESYS:

Perangkat lunak CODESYS adalah perangkat lunak standar untuk pengembangan dan penerapan VE
produk pengontrol gerak yang dapat diprogram.Platform perangkat lunak CODESYS menyediakan VE
pengontrol dengan konfigurasi lengkap, pemrograman, debugging, pemantauan
lingkungan, fleksibel dan bebas untuk menangani bahasa IEC yang kuat.
Perangkat lunak codeYS memungkinkan pengelolaan teknik dan peralatan,
menyediakan konfigurasi berikut untuk produk pengontrol VE:

1. konfigurasi CPU;
2. Konfigurasi modul I/O;
3. bus EtherCAT;
4. ModbusRTU/ModbusTCP bus;
5. Pemrograman standar (sesuai dengan IEC61131-3).
6. Mendukung semua enam bahasa pemrograman: Teks Terstruktur (ST), Bagan Blok Fungsi
7. (FBD), Daftar Instruksi (IL), Keystone (LD), Sequential Function Map (SFC), dan
8. IEC61131-3 Extended Programming Language Continuous Function Map (CFC)
9. Pustaka blok fitur yang fleksibel dan komprehensif dan mendukung pustaka yang ditentukan pengguna
10. Fungsi simulasi offline, tidak perlu menghubungkan perangkat keras PLC, menyelesaikan debugging simulasi program
11. Fungsi pemeriksaan kesalahan debugging cerdas Intelligent
12. Kompilasi kesalahan, temukan kesalahan pemrograman dengan cepat, dan diagnosa log
13. Pelacakan sampel
14. Bagan deret waktu dari variabel proses dibuat

Model Produk:

Unit Ekspansi

Coupler bus EtherCAT, modul ekspansi output input digital, output input analog

modul ekspansi, modul ekspansi termokopel, encoder (dengan fungsi probe,

dapat mengirim pulsa diferensial fase AB) modul ekspansi, modul ekspansi hybrid.

Input DI 16 titik, output DO 16 titik (jumlah encoder 2 arah yang dapat diperluas)

input dan output dapat berupa NPN atau PNP

Pengepakan dan Pengiriman

Waktu pengiriman

1. Untuk pesanan kecil kami selalu dapat mengirimkan dalam waktu 1 minggu.

2. Produk kami dapat dikirim melalui Udara, Darat atau Laut.

Pemeriksaan kualitas:

Sertifikat:

Kami mendapat sertifikat CE dan FCC untuk pengontrol Gerak seri VE.
