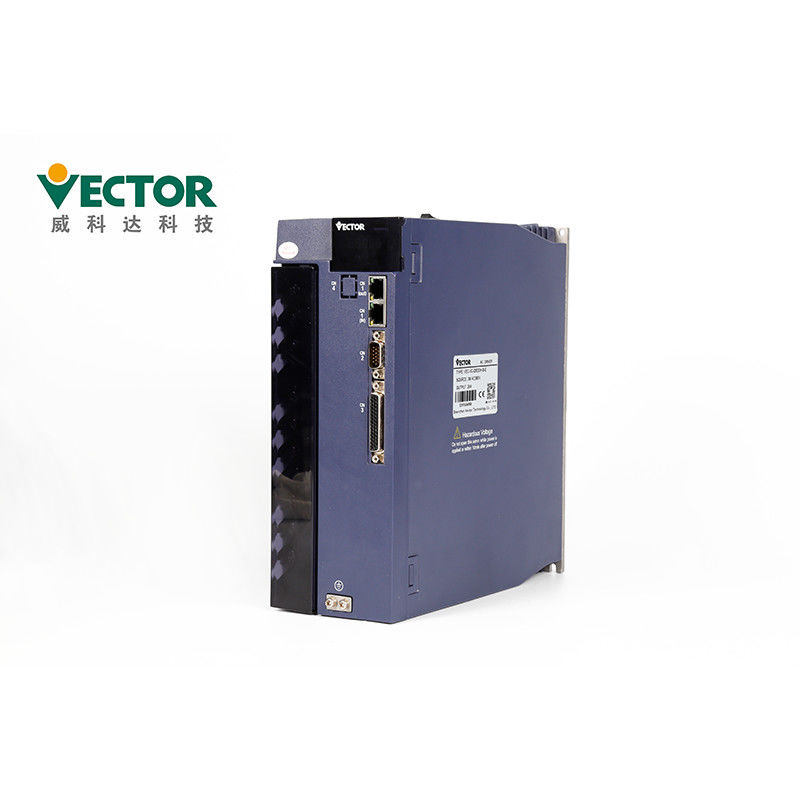

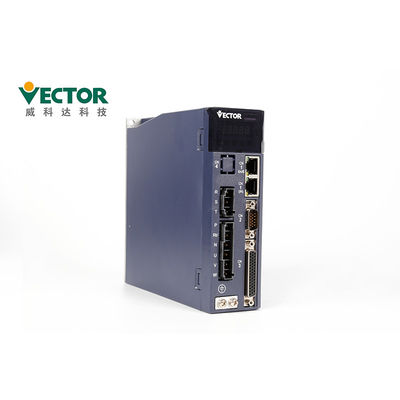

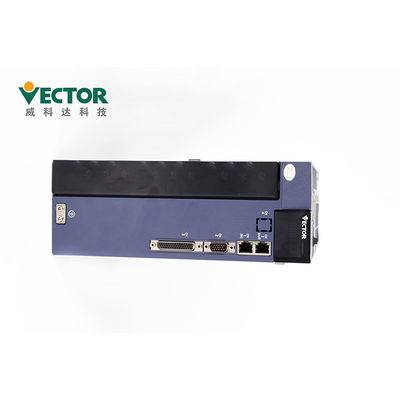

Pengemudi Motor Stepper Loop Tertutup CNC 30KW Dapat Membuka Jenis Bus

Deskripsi Produk

30KW CanOpen Bus Closed Loop Servo Stepper Drive Untuk CNC / Printer

Penggerak Stepper Servo Loop Tertutup
Daya 30KW
Tiga Fase 380V
Modbus / CanOpen / EtherCAT
Lokasi / Kecepatan / Mode Kontrol Torsi
pembuat enkode mutlak 23 bit;

Deskripsi Produk


Tindakan Pencegahan Instalasi

● Pasang driver pada platform yang kering dan kokoh.Pertahankan ventilasi yang baik dan

pembuangan panas selama pemasangan dan pertahankan landasan yang baik.

● Harap instal ke arah yang ditentukan untuk menghindari kegagalan fungsi.

● Saat memasang, pastikan driver servo berada pada jarak tertentu dari bagian dalam

permukaan kabinet dan mesin lainnya, selain itu dapat menyebabkan kebakaran atau kegagalan fungsi.


● Saat memasang, jangan menghalangi port hisap dan buang, dan jangan biarkan benda asing

masuk ke dalam produk, jika tidak dapat menyebabkan kerusakan atau kebakaran karena penuaan komponen internal.
● Jangan letakkan benda berat di atas atau di bawah produk ini karena dapat mengakibatkan cedera.
● Harap instal di lingkungan berikut:
1. tempat tanpa sinar matahari langsung;
2.Lokasi dimana suhu lingkungan berada pada kisaran 0 °C hingga 55 °C;
3. Kelembaban relatif dalam kisaran 0% hingga 95%, dan tidak ada kondensasi;
4.Lokasi bebas dari tetesan air, uap, debu dan debu berminyak;
5.Locations di mana tidak ada perangkat panas tinggi;
6. Situs gas dan cairan yang tidak korosif, mudah terbakar;
7. Tidak mudah memercikkan air, minyak dan obat-obatan;
8.tempat yang tidak terkena radiasi radioaktif;
9.Tempat yang kuat dan bebas getaran;
10.Lokasi di mana tidak ada gangguan kebisingan elektromagnetik.


Panel berisi 8 tombol dan 5 tabung digital.Hanya 5 dari 8 tombol yang dapat digunakan, dan

tersisa 3 tombol dicadangkan.Fungsi umum dari lima tombol ditunjukkan pada tabel di bawah ini.

Tindakan pencegahan kabel

● Disarankan untuk tidak menggunakan 220V fase tunggal untuk catu daya utama,

yang dapat menyebabkan kerusakan pada kapasitor elektrolitik karena kekurangan fasa.

● Jangan mengubah kabel selama power-on, jika tidak dapat menyebabkan listrik

syok atau cedera.

● Silakan lakukan pemasangan kabel atau inspeksi oleh teknisi profesional, jika tidak,

dapat menyebabkan sengatan listrik atau kegagalan produk.

● Harap hati-hati mengkonfirmasi kabel dan catu daya.Sirkuit keluaran mungkin mengalami hubungan pendek karena:

kesalahan pengkabelan atau penerapan tegangan yang berbeda.Rem tidak beroperasi ketika kesalahan di atas terjadi,

yang dapat mengakibatkan kerusakan mekanis atau cedera pribadi.

● Jangan sambungkan kabel daya input ke terminal U, V, dan W pada

menyetir.Jika tidak, driver servo akan rusak.

● Saat memasang kabel, jangan melewati kabel daya dan kabel sinyal melalui pipa yang sama, dan jangan bundel

mereka bersama-sama.Jarak antara keduanya harus lebih dari 30 cm untuk menghindari gangguan.

● Terminal ground driver harus diarde untuk menghindari kebocoran dan mengurangi gangguan sistem,

dan diameter kabel arde harus sama dengan atau di atas saluran catu daya.

● Saat menghubungkan catu daya AC dan catu daya DC ke unit servo, sambungkan ke yang ditentukan

terminal.Kegagalan untuk melakukannya dapat mengakibatkan kegagalan fungsi atau kebakaran.

● Untuk panjang kabel, baris input perintah hingga 3m dan encoder

garis adalah hingga 20m.

● Gunakan kabel berpelindung pasangan terpilin untuk kabel sinyal dan kabel enkoder, dan

tanah perisai dengan satu ujung.

●Terminal U, V, W dari driver dan terminal U, V, dan W dari motor harus dihubungkan satu per satu

sesuai dengan namanya.Jika salah terhubung, motor tidak dapat beroperasi secara normal.

● Produk bus DC umum memerlukan resistor dan kabel yang peka terhadap tekanan

aman.

● Harap periksa daya setelah daya dimatikan setidaknya selama 5 menit.Bahkan jika daya dimatikan, tegangan tinggi

mungkin tetap berada di dalam drive servo.Oleh karena itu, jangan sentuh terminal daya dalam waktu 5 menit setelah daya dimatikan

dimatikan, jika tidak dapat menyebabkan sengatan listrik.

● Jangan sering menghidupkan/mematikan daya.Bila perlu

terus ON/OFF power, mohon kontrol sekali atau kurang dalam 1 menit.Karena bagian catu daya

driver servo memiliki kapasitor, arus pengisian besar (waktu pengisian 0,2 detik) mengalir selama ON/OFF

Sumber Daya listrik.Oleh karena itu, jika daya sering ON/OFF, kinerja komponen sirkuit utama

di dalam driver servo akan terdegradasi.

● Jangan gunakan daya saat sekrup blok terminal longgar atau kabelnya

longgar.Jika tidak, dapat menyebabkan kebakaran.

● Ambil tindakan perlindungan yang sesuai di lokasi berikut, jika tidak

mesin mungkin rusak:

1. Lokasi yang menimbulkan gangguan akibat listrik statis;

2. Tempat yang menghasilkan medan listrik yang kuat atau medan magnet yang kuat;

3. Lokasi di mana mungkin ada radiasi radiasi;

4. Tempat dengan kabel listrik di dekatnya.

Perawatan dan inspeksi Tindakan pencegahan

● jangan mengganti kabel saat daya menyala, karena dapat menyebabkan sengatan listrik atau cedera.

● harap lakukan pemasangan kabel atau inspeksi oleh teknisi profesional, jika tidak,

dapat menyebabkan sengatan listrik atau kegagalan produk.

● harap periksa daya setelah daya mati setidaknya selama 5 menit.Bahkan jika listrik dimatikan,

tegangan tinggi mungkin tetap berada di dalam drive servo.Oleh karena itu, jangan sentuh terminal daya di dalam

5 menit setelah daya dimatikan, jika tidak maka dapat menyebabkan sengatan listrik.

●saat mengganti drive servo, harap cadangkan parameter pengguna driver servo yang akan diganti sebelumnya

penggantian, dan transfer cadangan ke drive servo baru, dan kemudian restart operasi,

jika tidak, mesin dapat rusak.

Aksesoris:

	Nama aksesori	Gambar
Suku Cadang Setan	Terminal daya		Beradaptasi dengan drive struktur E1, E2
	Steker enkoder Cn3		Steker encoder di sisi pengemudi
	Steker terminal kontrol Cn4		Terminal sinyal input/output, kabel pengguna
	Jalur koneksi penyandi		Panjang kabel standar adalah 3, 5, 8, 10, 13, 15 meter, menurut pelanggan kebutuhan Menyediakan konektor independen
	Saluran listrik		Panjang kabel standar adalah 3, 5, 8, 10, 13, 15 meter, menurut pelanggan kebutuhan Menyediakan konektor independen
	Garis pemantauan drive		Hubungkan dan sesuaikan perangkat lunak untuk pemantauan jarak jauh dan pembaruan firmware
Membeli Suku Cadang	Kabel Adaptor USB ke RS232		Jika perlu, beli sendiri
	Jalur komunikasi Ethernet		Jika perlu, beli sendiri

Sertifikat
1. CE (Standar Keamanan UE);
2. IEC/EN61800-5-1:2007 (Persyaratan keselamatan untuk listrik, termal dan energi dalam Bagian 5-1 dari
sistem penggerak listrik kecepatan variabel), sesuai dengan standar nasional GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (sistem kontrol kecepatan driver listrik bagian 3 kompatibilitas elektromagnetik
standar dan metode pengujian spesifiknya), sesuai dengan standar nasional GB12668.3-2012.

Pemeriksaan kualitas:
Empat kali pengujian Produksi
Dua Kali 24 jamPengujian
100% Inspeksi Sebelum Pengiriman

Waktu pengiriman dan Cara Pengiriman

1. Untuk pesanan kecil kami selalu dapat mengirimkan dalam waktu 1 minggu.
2. Produk kami dapat dikirim melalui Udara, Darat atau Laut.
