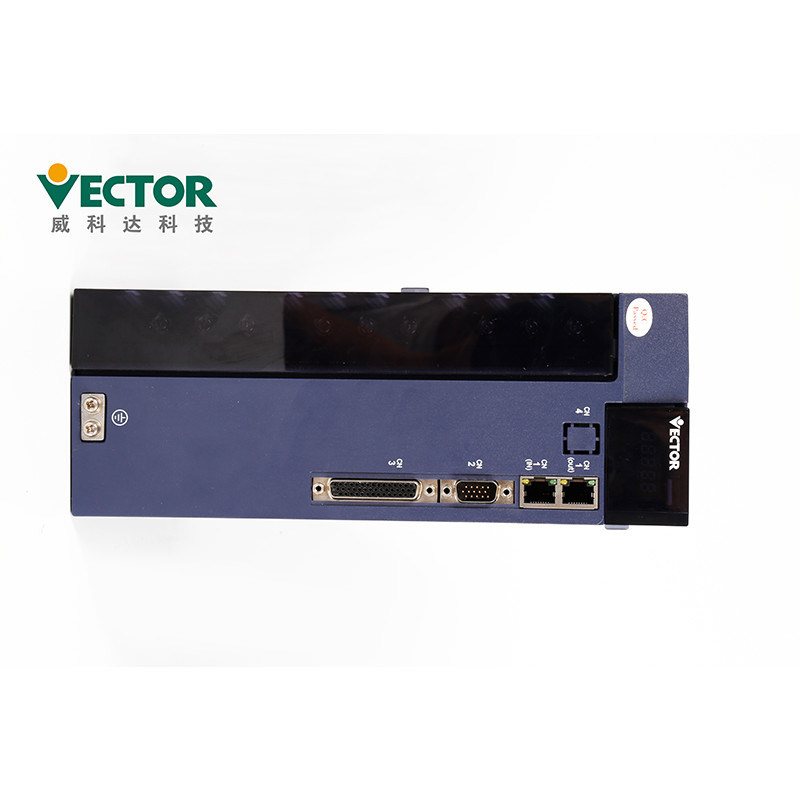

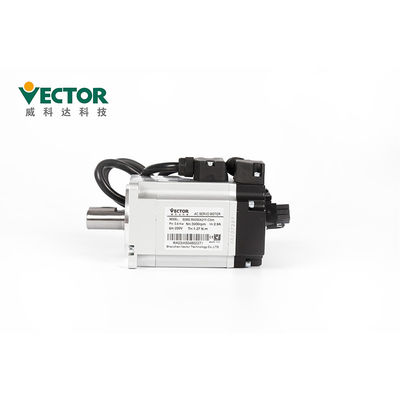

Sistem Kontrol Gerak Servo Tegangan Rendah 220V Daya Kecil Tiga Fase
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Vector |
| Sertifikasi: | CE |
| Nomor model: | VEC-VC1-00323M-ME / 60ME-R4030A23-CF2 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 kit |
|---|---|
| Harga: | USD 300-450 / kit |
| Kemasan rincian: | 280 * 208 * 78mm |
| Waktu pengiriman: | 3-5 hari kerja |
| Syarat-syarat pembayaran: | T / T, Serikat Barat, L / C |
| Menyediakan kemampuan: | 500 kit / bulan |
|
Informasi Detail |
|||
| Tegangan: | 220V | kekuasaan: | 0.4KW |
|---|---|---|---|
| Nilai saat ini: | 2.6A | Nilai Kecepatan: | 3000 RPM |
| Dinilai Torgue: | 1,27Nm | Tahap: | 3 Fase |
| Ukuran flensa motor: | 60mm | Protokol Komunikasi: | Modbus / CANopen / EtherCAT |
| Model: | VEC-VC1-00323M-ME / 60ME-R4030A23-CF2 | Aplikasi: | Printer alas datar UV |
| Cahaya Tinggi: | Sistem Kontrol Gerak Servo 220V,Sistem Kontrol Gerak Servo 1.27Nm |
||
Deskripsi Produk
Ekonomi Kecil Daya Tegangan Rendah 220V Tiga Fase Universal Variable Speed Drive
Penggerak Kecepatan Variabel Universal
Daya AC 220V 0.2KW
Tiga fase dengan 17/23bit Tamagawa encoder mutlak;
Jenis Protokol Komunikasi Modbus/CANopen/EtherCAT
Deskripsi Produk
| Produk | Pengontrol Drive Servo AC Untuk Pengumpan Tutup Karton |
| Merek | Vektor |
| Model nomor. | VEC-VC-01233HC-ME/180MB-00315A33F-MF2 |
| Kekuasaan | 0.4KW |
| Tegangan | 220V |
| Tahap | Tiga fase |
| Nilai Kecepatan | 3000 rpm |
| Nilai Saat Ini | 2.6A |
| Nilai Torgue | 1.27Nm |
| Protokol Komunikasi | Modbus/CANopen/EtherCAT |
| Nama Kunci | Fungsi kunci |
| Mode | sakelar mode, kembali ke menu sebelumnya |
| (tambahkan) | meningkatkan nilai bit berkedip dari tabung digital LED |
| (des) | Kurangi nilai digit berkedip dari tabung digital LED LED |
| ◄◄(bergeser) | Memindahkan tabung LED yang berkedip ke kiri;memeriksa nilai data yang tinggi lebih dari 5 bit;Reset kesalahan; jalankan fungsi Fn |
| SET | baca/tulis nilai parameter |
Instalasi:
● Pasang driver pada platform yang kering dan kokoh.Pertahankan ventilasi yang baik dan
pembuangan panas selama pemasangan dan pertahankan landasan yang baik.
● Harap instal ke arah yang ditentukan untuk menghindari kegagalan fungsi.
● Saat memasang, pastikan driver servo disimpan pada posisi tertentu
jarak dari permukaan bagian dalam kabinet dan mesin lainnya, selain itu dapat menyebabkan kebakaran atau kegagalan fungsi.
| Instalasi Lingkungan Hidup Persyaratan |
Tekanan atmosfir | 86~106kPa |
| Kelembaban Lingkungan | 0~55 | |
| Suhu Sekitar | 0~90% RH | |
| Peringkat IP | IP20 | |
| Getaran | 0~4.9m/s^2 |
Tindakan pencegahan operasi
● dalam operasi uji, untuk mencegah kecelakaan, silakan uji motor servo tanpa beban
(tidak terhubung ke poros pengemudi), jika tidak, dapat menyebabkan cedera.
● saat mulai mengoperasikan mesin pendukung, atur parameter pengguna yang cocok dengan mesin
di muka.Jika Anda memulai operasi tanpa pengaturan parameter, ini dapat menyebabkan kehilangan mekanis atau malfungsi.
● untuk menghindari kecelakaan, pasang sakelar batas atau stopper di ujung bagian mesin yang dapat digerakkan,
jika tidak maka akan menyebabkan kerusakan mekanis atau cedera.
● jangan membuat perubahan ekstrim pada pengaturan parameter, karena dapat mengakibatkan
operasi yang tidak stabil, kerusakan mekanis atau cedera.
●ketika daya dihidupkan atau catu daya terputus, pendingin driver servo, pengereman eksternal
resistor, motor, dll. mungkin dalam kondisi suhu tinggi.Jangan menyentuhnya, jika tidak dapat menyebabkan luka bakar.
● saat menggunakan motor servo pada sumbu vertikal, atur perangkat pengaman untuk mencegah benda kerja jatuh ke bawah
alarm, over travel, dll. Selain itu, lakukan pengaturan servo lock stop saat terjadi over travel,
jika tidak, benda kerja dapat jatuh dalam kondisi over travel.
● jangan memasuki jangkauan pengoperasian mesin selama pengoperasian, jika tidak maka akan menyebabkan cedera.
● jangan menyentuh motor servo atau bagian mesin yang bergerak selama pengoperasian, jika tidak maka akan menyebabkan cedera.
● harap atur sistem keamanan untuk memastikan keamanan bahkan jika terjadi kerusakan saluran sinyal.Sebagai contoh,
ketika sinyal sakelar over travel positif (P-OT) dan sakelar negatif over travel (N-OT) terputus
di pengaturan pabrik, mereka beroperasi dengan aman.
● pastikan untuk menyetel status servo OFF saat mematikan daya.
● jangan terlalu sering menghidupkan/mematikan.Setelah operasi yang sebenarnya dimulai, interval daya ON/OFF harus
lebih dari 1 jam, jika tidak, komponen di dalam unit servo akan menua sebelum waktunya.
●ketika alarm terjadi, atur ulang alarm setelah penyebabnya dihilangkan dan pastikan
keselamatan, dan memulai kembali operasi, jika tidak maka dapat menyebabkan cedera.
● jangan gunakan rem motor rem untuk pengereman normal, jika tidak, mungkin
menyebabkan malfungsi.
Aksesoris:
| Nama aksesori | Gambar | ||
| Suku Cadang Setan | Terminal daya | |
Beradaptasi dengan drive struktur E1, E2 |
| Steker enkoder Cn33 | Steker encoder di sisi pengemudi | ||
| Steker terminal kontrol Cn4 | Terminal sinyal input/output, kabel pengguna | ||
| Jalur koneksi penyandi | Panjang kabel standar adalah 3, 5, 8, 10, 13, 15 meter, menurut pelanggan kebutuhan Menyediakan konektor independen |
||
| Saluran listrik | Panjang kabel standar adalah 3, 5, 8, 10, 13, 15 meter, menurut pelanggan kebutuhan Menyediakan konektor independen |
||
| Garis pemantauan drive | Hubungkan dan sesuaikan perangkat lunak untuk pemantauan jarak jauh dan pembaruan firmware | ||
| Membeli Suku Cadang | Kabel Adaptor USB ke RS232 | Jika perlu, beli sendiri | |
| Jalur komunikasi Ethernet | Jika perlu, beli sendiri |
Pengepakan:
| Rincian pengepakan Servo Drive | |||||
| Produk | E1(3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn.Ukuran | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Rincian pengepakan Pengontrol Gerak | |||||
| Produk | Gerak VA | Ekspansi VA | Gerakan VE | Ekspansi VE(32) | Ekspansi VE(76) |
| Ctn.Ukuran | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Waktu pengiriman dan Cara Pengiriman
| Kuantitas | 1-5 kit | 50-100 kit | 200-500 kit |
| Waktu pengiriman | Dalam 3 hari | 5-10 hari | 15-25 hari |
1. Untuk pesanan kecil kami selalu dapat mengirimkan dalam waktu 1 minggu.
2. Produk kami dapat dikirim melalui Udara, Darat atau Laut.
Sertifikat:
1. CE (Standar Keamanan UE);
2. IEC/EN61800-5-1:2007 (Persyaratan keselamatan untuk listrik, termal dan energi dalam Bagian 5-1 dari
sistem penggerak listrik kecepatan variabel), sesuai dengan standar nasional GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (sistem kontrol kecepatan driver listrik bagian 3 kompatibilitas elektromagnetik
standar dan metode pengujian spesifiknya), sesuai dengan standar nasional GB12668.3-2012.
