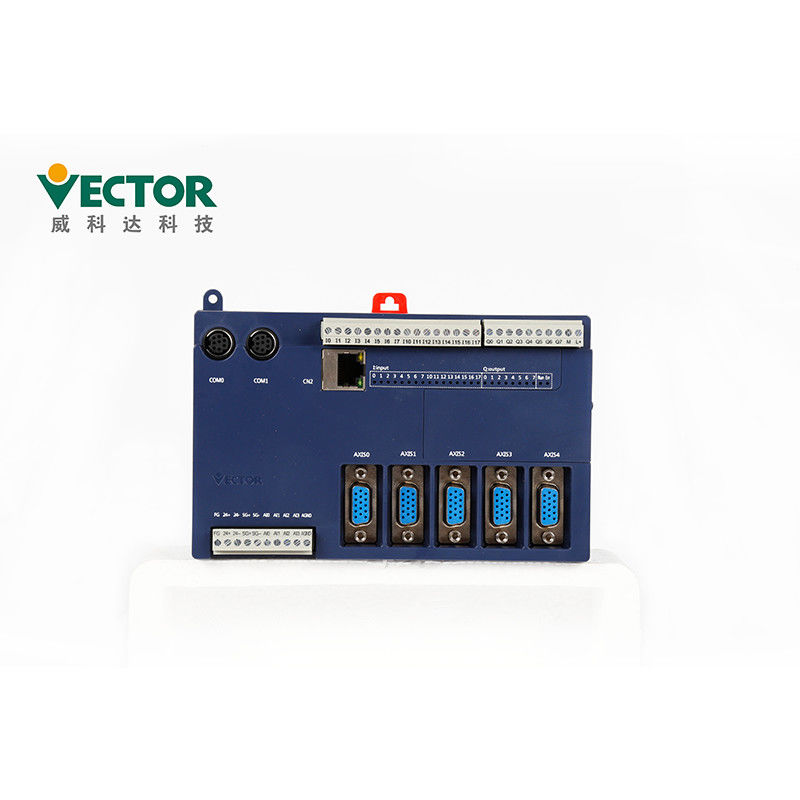

Multiaxis Linear Motion Controller Dengan IO Control Untuk Mesin Pengemas Makanan

Deskripsi Produk

IEC61131-3 Multi Axis Motion Controller Dengan Kontrol I / O Untuk Mesin Pengemas Makanan

Pengontrol gerak seri VA menggunakan alat pemrograman MULTIPROG dan mendukung 5 pemrograman

bahasa standar internasional IEC61131-3, memudahkan pemrogram aplikasi untuk mendapatkan

dimulai.Pengontrol gerak ini mendukung tiga jenis antarmuka: pulsa, analog, dan CanOpen untuk gerakan

control.VA series motion controller memiliki 5 antarmuka perangkat keras servo axis, yang dapat mengadopsi loop tertutup analog

control atau pulse semi-closed-loop control.VA motion controller menyediakan solusi satu atap, mendukung IO lokal

ekspansi, Ethernet, serial;mendukung kontrol multi-tugas waktu nyata, dan memiliki simulasi canggih dan mudah digunakan

alat, dan mengintegrasikan blok fungsi kontrol gerak yang kaya (Termasuk modul khusus untuk industri), parameter

penyesuaian nyaman, dan termasuk menghaluskan kurva kecepatan saat blok fungsi diaktifkan.

Kurva kecepatan fungsi cam adalah kurva S polinomial derajat ke-5;siklus kontrol gerak 6 sumbu servo

(Termasuk sumbu virtual) kecil 500 kita.Produk ini sebenarnya adalah pemimpin dalam produk pengontrol gerak non-bus.

Fitur Produk

Berkat MULTIPROG antarmuka manusia-mesin yang luar biasa, hanya beberapa langkah mudah untuk membuat proyek.

Bagian ini menjelaskan cara menginstal deskripsi perangkat lunak MULTIPROG, semua antarmuka perangkat lunak

ke konfigurasi penggunaan akhir MULTIPROG diperkenalkan.

Instalasi dan startup perangkat lunak MULTIPROG

1) Dekompresi file instalasi MULTIPROG."X" dan "Y" pada nama folder adalah angka.Setelah

dekompresi, file bernama "MULTIPROGX.XXBuiIdYYY" akan dihasilkan, menunjukkan nomor versi

dari paket instalasi.Buka folder, yang akan muncul seperti yang ditunjukkan

2) Klik dua kali untuk membuka "Klik dua kali instal secara otomatis" seperti yang ditunjukkan

3) Pada kotak dialog pop-up, centang "I accpet.........." seperti yang ditunjukkan.

4) Pilih jalur instalasi, pengguna dapat memilihnya, di sini pilih default, klik "Berikutnya" seperti yang ditunjukkan

5) Klik Instal, lalu tunggu hingga proses instalasi selesai, proses instalasi mungkin memakan waktu

beberapa waktu, seperti yang ditunjukkan.

6) Klik "Finish" untuk menyelesaikan instalasi perangkat lunak pemrograman MULTIPROG seperti yang ditunjukkan.

7) Klik dua kali ikon untuk memulai MULTIPROG.Jika ikon tidak muncul di desktop Anda, Anda juga dapat

gunakan "Start Menu"à"program"à"PHOENIX CONTACT Software"à"MULTIPROG 5.51 Express" untuk memulai.

MULTIPROG mendukung IL, ST, FBD, LD, SFC lima bahasa pemrograman, dari
yang IL dan ST milik bahasa pemrograman teks, FBD, LDDan SFC milik grafik
bahasa pemrograman.Program dengan fungsi independen dibagi menjadi bagian kode dan data
bagian.Kode ditulis dalam satu atau beberapa bahasa IL, ST, FBD, LD, SFC, dan datanya
dideklarasikan dalam perintah kerja variabel.Bab ini menjelaskan cara mendeklarasikan variabel dan cara
memprogramnya dalam lima bahasa pemrograman ini.
1 IL adalah singkatan dari Daftar Instruksi;
2 ST adalah singkatan dari Structured Text Structured Text;
3 FBD adalah singkatan dari bagan fungsi Diagram Blok Fungsi;
4 LD adalah singkatan dari Ladder Diagram diagram tangga;
5 SFC adalah SequentialFunction Chart adalah singkatan dari sequence function chart;
Dalam bahasa pemrograman seperti grafik, program dipindai dari atas ke bawah dan kiri
ke kanan.Dalam bahasa pemrograman berbasis teks, program dipindai dari atas ke bawah.

Model pemrograman dengan standar IEC61131-3

1) Perangkat lunak pemrograman MULTIPROG yang digunakan oleh pengontrol gerak VA memiliki bahasa pemrograman

dan struktur program sesuai dengan sistem pemrograman IEC 61131-3.Dalam IEC 61131-3,

penetapan program dan proyek dilakukan di Program Organization Unit (POU).Satuan POU terdiri dari:

dari tiga bagian: PROGRAM, FUNCTIONBLOCK dan FUNCTION.Ini menggantikan lima blok fungsional OB, PB, DB,

SB dan FB dari bahasa pemrograman PLC tradisional.Lebih efisien dan lebih ringkas seperti yang ditunjukkan.

2) Model perangkat lunak pemrograman IEC 61131-3 diwakili oleh struktur hierarki, seperti yang ditunjukkan di bawah ini, perangkat lunak

model menggambarkan hubungan antara berbagai bagian, termasuk konfigurasi, sumber daya, tugas, program

unit organisasi, variabel global, konfigurasi I/O, dll.Proses pemrograman dapat memprogram program yang kompleks,

atau dibagi menjadi beberapa modul kecil juga dapat secara bersamaan men-download pluralitas program yang terpisah, berjalan,

atau program menjadi sejumlah tugas yang harus dilakukan, meningkatkan modularitas dan efisiensi prosedur operasional seperti yang ditunjukkan.

Presentasi antarmuka pemrograman MULTIPROG

Setelah membuka MULTIPROG, Anda dapat melihat bahwa MULTIPROG hanya memiliki satu batas utama.Menurut fungsinya,

itu dibagi menjadi area yang berbeda, seperti yang ditunjukkan.

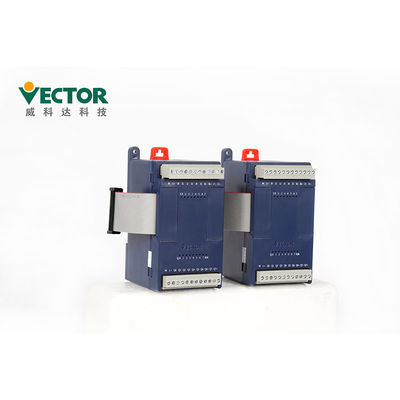

Unit Ekspansi

Modul ekspansi IO host dari pengontrol gerak Vikeda terutama memiliki 8IO, 16I, dan 16O.8IO berarti bahwa

modul ekspansi memiliki 8 port input digital dan 8 port output digital (output tipe transistor);16Maksudku itu

modul ekspansi memiliki 8 port input digital dan 8 port output digital (output transistor).16 port DI;16O

berarti modul ekspansi memiliki 16 port DO (output transistor);di antara mereka, DI dan DO dapat dipilih

melalui jumper pada host pengontrol gerak untuk memilih jenis NPN dan PNP

Suhu lingkungan tempat produk ini digunakan adalah -10°C hingga +40°C.Untuk pekerjaan jangka panjang,

disarankan agar suhu lingkungan di bawah +40 °C.Jika suhu lingkungan melebihi

+40°C, harap letakkan di tempat yang berventilasi baik untuk memastikan keandalan produk.Jika produk ini dipasang di

kotak distribusi, ukuran dan kondisi ventilasi kotak distribusi harus sedemikian rupa sehingga semua internal

perangkat elektronik tidak terkena bahaya panas berlebih, dan harus diperhatikan apakah

getaran mesin akan mempengaruhi perangkat elektronik dari kotak distribusi.Selain itu,

syarat pemakaian antara lain sebagai berikut :

Tempat tanpa perangkat pemanas tinggi;
Tempat yang bebas dari tetesan air, uap, debu dan debu berminyak;
Tempat di mana tidak ada gas atau cairan yang korosif, mudah terbakar;
Tempat tanpa debu dan partikel logam yang mengambang;
Tempat yang kokoh dan bebas getaran;
Tempat tanpa gangguan kebisingan elektromagnetik.

Pengepakan dan Pengiriman

Waktu pengiriman

1. Untuk pesanan kecil kami selalu dapat mengirimkan dalam waktu 1 minggu.

2. Produk kami dapat dikirim melalui Udara, Darat atau Laut.

Sertifikat CE & ROHS
