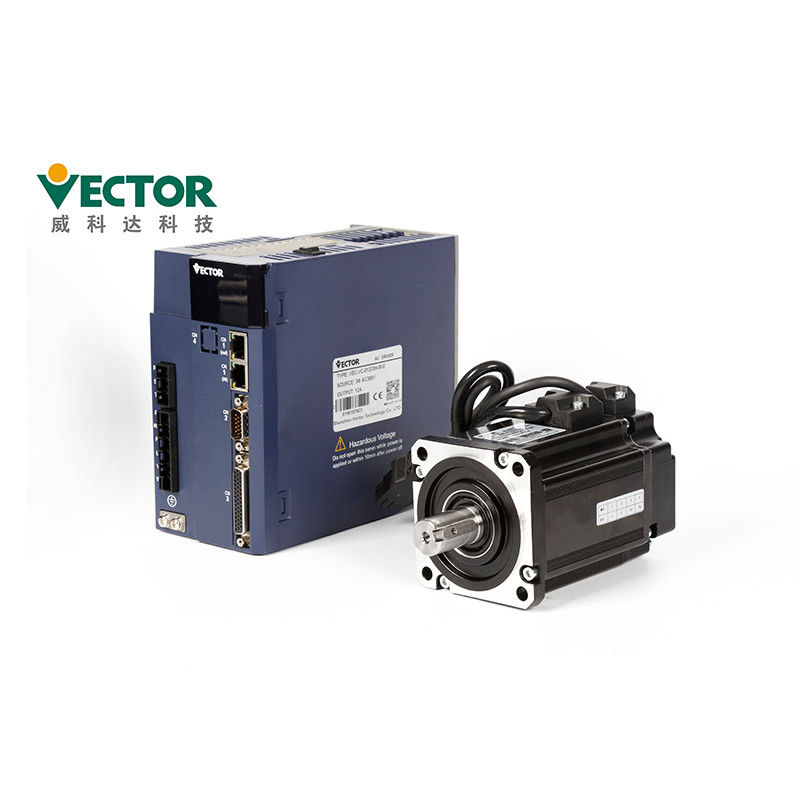

380V AC Servo System Sistem Kontrol Motor Servo AC Untuk Mesin Cetak
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Vector |
| Sertifikasi: | CE |
| Nomor model: | VEC-VC-00733HC-ME / 130MB-00125A33F-MF2 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 kit |
|---|---|
| Harga: | To Be Discussed |
| Kemasan rincian: | 280 * 208 * 78mm |
| Waktu pengiriman: | 3-5 hari kerja |
| Syarat-syarat pembayaran: | T / T, Serikat Barat, L / C |
| Menyediakan kemampuan: | 500 kit / bulan |
|
Informasi Detail |
|||
| Tegangan: | 380V | kekuasaan: | 1 kw |
|---|---|---|---|
| Nilai saat ini: | 2.6 A | Nilai Kecepatan: | 2500 RPM |
| Dinilai Torgue: | 4 nm | Tahap: | 3 Fase |
| Ukuran flensa motor: | 130mm | Protokol Komunikasi: | Modbus / CANopen / EtherCAT |
| Encoder: | 17/23, 24 Bit Absolute Encoder | Aplikasi: | Mesin cetak |
| Cahaya Tinggi: | Sistem Servo AC 2.6A,Sistem Servo AC 380V,Sistem Kontrol Motor Servo AC 380V |
||
Deskripsi Produk
380V Ac Servo Sistem Posisi / Kecepatan / Kontrol Torsi Untuk Mesin Cetak
Penggerak Servo + Motor Servo
Daya Meliputi 200W-110KW
Tunggal/Tiga Fase 220V/380V
Modbus / CanOpen / EtherCAT
Lokasi, Mode Kontrol Kecepatan dan Torsi
2500 baris tambahan + encoder Hall;2500 baris tambahan;17/23 bit Tamagawa encoder mutlak;
Encoder mutlak Nikon 24 bit
Deskripsi Produk
| Produk | Sistem Servo Ac |
| Merek | Vektor |
| Model nomor. | VEC-VC-00733HC-ME / 130MB-00125A33F-MF2 |
| Kekuasaan | 1KW |
| Tegangan | 380V |
| Tahap | Tiga fase |
| Nilai Kecepatan | 2500 rpm |
| Nilai Saat Ini | 2.6A |
| Nilai Torgue | 4 Nm |
| Protokol Komunikasi | Modbus/CANopen/EtherCAT |
| pembuat enkode | 2500 baris tambahan + encoder Hall;2500 baris tambahan;17/23 bit Tamagawa encoder mutlak; Encoder mutlak Nikon 24 bit |
Bagaimana Sistem Servo bekerja?Model kontrol lokasi, model kontrol kecepatan dan model kontrol Trogue.
| Tegangan | Mode Kontrol | Penyearah fase tunggal / tiga fase terkontrol penuh Modulasi SVPWM |
| pembuat enkode | Umpan Balik Enkoder | 2500 pulsa tambahan + Hall encoder; 2500 pulsa tambahan; 17bit Tamagawa encoder mutlak; 23bit Tamagawa encoder mutlak; encoder mutlak Nikon 24bit; |
| Masukan Perintah Pulsa | Jenis pulsa | Input diferensial, Kolektor terbuka |
| Rentang frekuensi | Input diferensial: 0-500kHz, lebar pulsa lebih besar dari 1us Kolektor terbuka: 0-300kHz, lebar pulsa lebih besar dari 2.5us |
|
| Mode Pulsa | pulsa + arah;AB plus;CW+CCW; | |
| Masukan Analog | Rentang Tegangan | -10V hingga 10V |
| Impedansi Masukan | 10kΩ | |
| Frekuensi Maksimum | 1.5kHz |
Deskripsi Drive Servo- Detail tentang Drive Servo, bagaimana memilih model drive Servo dan melakukan instalasi?
● Pasang driver pada platform yang kering dan kokoh.Pertahankan ventilasi yang baik dan
pembuangan panas selama pemasangan dan pertahankan landasan yang baik.
● Harap instal ke arah yang ditentukan untuk menghindari kegagalan fungsi.
● Saat memasang, pastikan driver servo disimpan pada posisi tertentu
jarak dari permukaan bagian dalam kabinet dan mesin lainnya, selain itu dapat menyebabkan kebakaran atau kegagalan fungsi.
● Harap instal di lingkungan berikut:
1. tempat tanpa sinar matahari langsung;
2.Lokasi dimana suhu lingkungan berada pada kisaran 0 °C hingga 55 °C;
3. Kelembaban relatif dalam kisaran 0% hingga 95%, dan tidak ada kondensasi;
4.Lokasi bebas dari tetesan air, uap, debu dan debu berminyak;
5.Locations di mana tidak ada perangkat panas tinggi;
6. Situs gas dan cairan yang tidak korosif, mudah terbakar;
7. Tidak mudah memercikkan air, minyak dan obat-obatan;
8.tempat yang tidak terkena radiasi radioaktif;
9.Tempat yang kuat dan bebas getaran;
10.Lokasi di mana tidak ada gangguan kebisingan elektromagnetik.
Aksesoris
| Nama aksesori | Gambar | ||
| Suku Cadang Setan | terminal daya | |
Beradaptasi dengan drive struktur E1, E2 |
| Steker enkoder Cn33 | Steker encoder di sisi pengemudi | ||
| Steker terminal kontrol Cn4 | Terminal sinyal input/output, kabel pengguna | ||
| Jalur koneksi penyandi | Panjang kabel standar adalah 3, 5, 8, 10, 13, 15 meter, menurut pelanggan kebutuhan Menyediakan konektor independen |
||
| Saluran listrik | Panjang kabel standar adalah 3, 5, 8, 10, 13, 15 meter, menurut pelanggan kebutuhan Menyediakan konektor independen |
||
| Jalur pemantauan drive | Hubungkan dan sesuaikan perangkat lunak untuk pemantauan jarak jauh dan pembaruan firmware | ||
| Membeli Suku Cadang | Kabel Adaptor USB ke RS232 | Jika perlu, beli sendiri | |
| Jalur komunikasi Ethernet | Jika perlu, beli sendiri |
Sertifikat
1. CE (Standar Keamanan UE);
2. IEC/EN61800-5-1:2007 (Persyaratan keselamatan untuk listrik, termal dan energi dalam Bagian 5-1 dari variabel
sistem penggerak listrik kecepatan), sesuai dengan standar nasional GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (sistem kontrol kecepatan driver listrik bagian 3 standar kompatibilitas elektromagnetik
dan metode pengujian spesifiknya), sesuai dengan standar nasional GB12668.3-2012.
Waktu pengiriman dan Cara Pengiriman
| Kuantitas | 1-5 kit | 50-100 kit | 200-500 kit |
| Waktu pengiriman | Dalam 3 hari | 5-10 hari | 15-25 hari |
1. Untuk pesanan kecil kami selalu dapat mengirimkan dalam waktu 1 minggu.
2. Produk kami dapat dikirim melalui Udara, Darat atau Laut.
