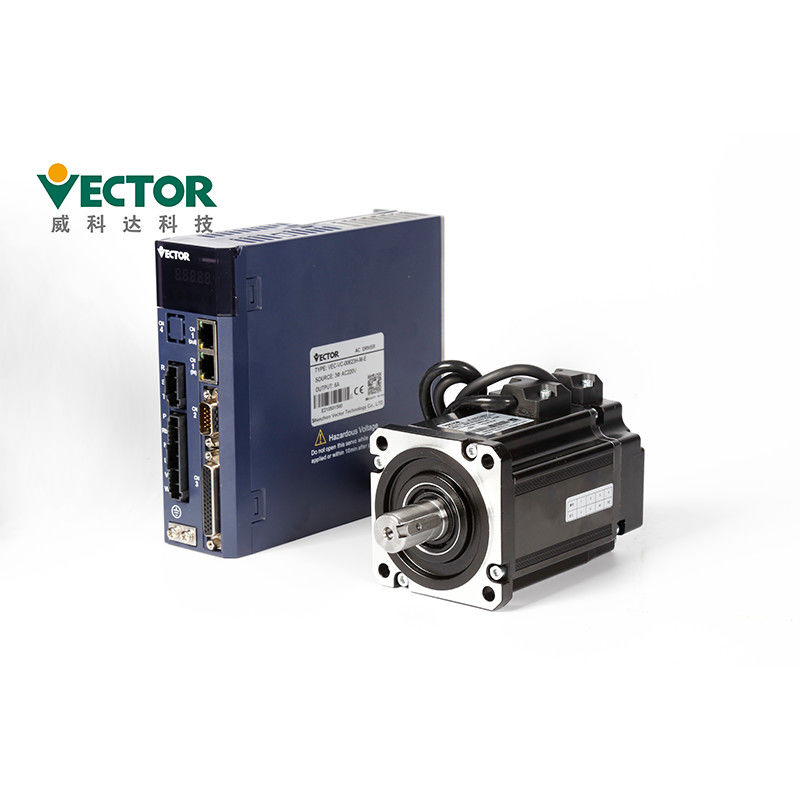

1500w 3000rpm Sistem Servo AC Jenis Bus EtherCAT

Deskripsi Produk

EtherCAT Bus Type AC Servopack Driver Servo 1500w Dan Motor Servo 3000rpm

Lebih Fleksibel, Lebih Akurat

Penggerak Servo + Motor Servo

Daya Meliputi 200W-110KW

Tunggal/Tiga Fase 220V/380V

Modbus / CanOpen / EtherCAT

Lokasi, Mode Kontrol Kecepatan dan Torsi

2500 baris tambahan + encoder Hall;2500 baris tambahan;17/23 bit Tamagawa encoder mutlak;
Encoder mutlak Nikon 24 bit

Deskripsi Produk

Deskripsi Drive Servo- Detail tentang Drive Servo, bagaimana memilih model drive Servo dan melakukan instalasi?

● Pasang driver pada platform yang kering dan kokoh.Pertahankan ventilasi yang baik dan

pembuangan panas selama pemasangan dan pertahankan landasan yang baik.

● Harap instal ke arah yang ditentukan untuk menghindari kegagalan fungsi.

● Saat memasang, pastikan driver servo disimpan pada posisi tertentu

jarak dari permukaan bagian dalam kabinet dan mesin lainnya, selain itu dapat menyebabkan kebakaran atau kegagalan fungsi.

● Saat memasang, jangan menghalangi lubang hisap dan buang, dan jangan biarkan benda asing masuk ke dalam

produk masuk, jika tidak dapat menyebabkan kerusakan atau kebakaran karena penuaan komponen internal.

● Jangan letakkan benda berat di atas atau di bawah produk ini karena dapat mengakibatkan cedera.

● Harap instal di lingkungan berikut:

1. tempat tanpa sinar matahari langsung;

2.Lokasi dimana suhu lingkungan berada pada kisaran 0 °C hingga 55 °C;

3. Kelembaban relatif dalam kisaran 0% hingga 95%, dan tidak ada kondensasi;

4.Lokasi bebas dari tetesan air, uap, debu dan debu berminyak;

5.Locations di mana tidak ada perangkat panas tinggi;

6. Situs gas dan cairan yang tidak korosif, mudah terbakar;

7. Tidak mudah memercikkan air, minyak dan obat-obatan;

8.tempat yang tidak terkena radiasi radioaktif;

9.Tempat yang kuat dan bebas getaran;

10.Lokasi di mana tidak ada gangguan kebisingan elektromagnetik.

Tindakan pencegahan kabel

● Disarankan untuk tidak menggunakan 220V fase tunggal untuk catu daya utama,

yang dapat menyebabkan kerusakan pada kapasitor elektrolitik karena kekurangan fasa.

● Jangan mengganti kabel selama power-on, jika tidak dapat menyebabkan listrik

syok atau cedera.

● Silakan lakukan pemasangan kabel atau inspeksi oleh teknisi profesional, jika tidak,

dapat menyebabkan sengatan listrik atau kegagalan produk.

● Harap hati-hati mengkonfirmasi kabel dan catu daya.Sirkuit keluaran

mungkin korsleting karena kesalahan pengkabelan atau penerapan tegangan yang berbeda.Rem tidak bekerja

ketika kesalahan di atas terjadi, yang dapat mengakibatkan kerusakan mekanis atau cedera pribadi.

● Jangan sambungkan kabel daya input ke terminal U, V, dan W pada

mendorong.Jika tidak, driver servo akan rusak.

● Saat memasang kabel, jangan melewati kabel daya dan kabel sinyal melalui pipa yang sama, dan jangan bundel

mereka bersama-sama.Jarak antara keduanya harus lebih dari 30 cm untuk menghindari gangguan.

● Terminal ground driver harus diarde untuk menghindari kebocoran dan mengurangi gangguan sistem,

dan diameter kabel arde harus sama dengan atau di atas saluran catu daya.

● Saat menghubungkan catu daya AC dan catu daya DC ke unit servo, sambungkan ke yang ditentukan

terminal.Kegagalan untuk melakukannya dapat mengakibatkan kegagalan fungsi atau kebakaran.

● Untuk panjang kabel, baris input perintah hingga 3m dan jalur encoder hingga 20m.

● Gunakan kabel berpelindung pasangan terpilin untuk kabel sinyal dan kabel enkoder,

dan membumikan perisai dengan satu ujung.

●Terminal U, V, W dari driver dan terminal U, V, dan W dari motor harus dihubungkan satu

satu persatu sesuai dengan namanya.Jika salah terhubung, motor tidak dapat beroperasi secara normal.

● Produk bus DC umum memerlukan resistor yang peka terhadap tekanan dan kabelnya aman.

● Harap periksa daya setelah daya dimatikan setidaknya selama 5 menit.Bahkan jika

daya dimatikan, tegangan tinggi mungkin tetap berada di dalam drive servo.Karena itu, jangan sentuh kekuatannya

terminal dalam waktu 5 menit setelah daya dimatikan, selain itu dapat menyebabkan sengatan listrik.

● Jangan sering menghidupkan/mematikan daya.Bila perlu

terus ON/OFF power, mohon kontrol sekali atau kurang dalam 1 menit.Karena bagian catu daya

driver servo memiliki kapasitor, arus pengisian besar (waktu pengisian 0,2 detik) mengalir selama ON/OFF

Sumber Daya listrik.Oleh karena itu, jika daya sering ON/OFF, kinerja komponen sirkuit utama

di dalam driver servo akan terdegradasi.

● Jangan gunakan daya saat sekrup blok terminal longgar atau kabelnya

longgar.Jika tidak, dapat menyebabkan kebakaran.

● Ambil tindakan perlindungan yang sesuai di lokasi berikut, jika tidak

mesin mungkin rusak:

1. Lokasi yang menimbulkan gangguan akibat listrik statis;

2. Tempat yang menghasilkan medan listrik yang kuat atau medan magnet yang kuat;

3. Lokasi di mana mungkin ada radiasi radiasi;

4. Tempat dengan kabel listrik di dekatnya.

Tindakan pencegahan operasi

● dalam operasi uji, untuk mencegah kecelakaan, silakan uji motor servo tanpa beban (tidak terhubung ke

poros pengemudi), jika tidak, dapat menyebabkan cedera.

● saat mulai mengoperasikan mesin pendukung, atur parameter pengguna yang cocok dengan mesin terlebih dahulu.

Jika Anda memulai operasi tanpa pengaturan parameter, ini dapat menyebabkan kehilangan mekanis atau malfungsi.

● untuk menghindari kecelakaan, pasang sakelar batas atau stopper di ujung bagian mesin yang dapat digerakkan, jika tidak maka akan

menyebabkan kerusakan mekanis atau cedera.

● jangan membuat perubahan ekstrim pada pengaturan parameter, karena dapat mengakibatkan

operasi yang tidak stabil, kerusakan mekanis atau cedera.

●ketika daya dihidupkan atau catu daya terputus, pendingin driver servo, resistor pengereman eksternal,

motor, dll. mungkin dalam kondisi suhu tinggi.Jangan menyentuhnya, jika tidak dapat menyebabkan luka bakar.

● saat menggunakan motor servo pada sumbu vertikal, atur perangkat pengaman untuk mencegah benda kerja jatuh di bawah alarm,

over travel, dll. Selain itu, lakukan pengaturan servo lock stop ketika over travel terjadi, jika tidak maka akan bekerja

potongan mungkin jatuh dalam kondisi perjalanan berlebih.

● jangan memasuki jangkauan pengoperasian mesin selama pengoperasian, jika tidak maka akan menyebabkan cedera.

● jangan sentuh motor servo atau bagian mesin yang dapat digerakkan selama

operasi, jika tidak maka akan menyebabkan cedera.

● harap atur sistem keamanan untuk memastikan keamanan bahkan jika ada sinyal

kerusakan garis.Misalnya, ketika sinyal over travel switch (P-OT) positif dan over travel switch (N-OT) negatif

terputus pada pengaturan pabrik, mereka beroperasi dengan aman.

● pastikan untuk menyetel status servo OFF saat mematikan daya.

● jangan terlalu sering menghidupkan/mematikan.Setelah operasi yang sebenarnya dimulai, interval daya ON/OFF harus lebih besar

dari 1 jam, jika tidak, komponen di dalam unit servo akan menua sebelum waktunya.

●ketika alarm terjadi, atur ulang alarm setelah penyebabnya dihilangkan dan pastikan

keselamatan, dan memulai kembali operasi, jika tidak maka dapat menyebabkan cedera.

● jangan gunakan rem motor rem untuk pengereman normal, jika tidak, mungkin

menyebabkan malfungsi.

Aksesoris:

	Nama aksesori	Gambar
Suku Cadang Setan	Terminal daya		Beradaptasi dengan drive struktur E1, E2
	Steker enkoder Cn33		Steker encoder di sisi pengemudi
	Steker terminal kontrol Cn4		Terminal sinyal input/output, kabel pengguna
	Jalur koneksi penyandi		Panjang kabel standar adalah 3, 5, 8, 10, 13, 15 meter, menurut pelanggan kebutuhan Menyediakan konektor independen
	Saluran listrik		Panjang kabel standar adalah 3, 5, 8, 10, 13, 15 meter, menurut pelanggan kebutuhan Menyediakan konektor independen
	Garis pemantauan drive		Hubungkan dan sesuaikan perangkat lunak untuk pemantauan jarak jauh dan pembaruan firmware
Membeli Suku Cadang	Kabel Adaptor USB ke RS232		Jika perlu, beli sendiri
	Jalur komunikasi Ethernet		Jika perlu, beli sendiri

Sertifikat

1. CE (Standar Keamanan UE);
2. IEC/EN61800-5-1:2007 (Persyaratan keselamatan untuk listrik, termal dan energi dalam Bagian 5-1 dari variabel

sistem penggerak listrik kecepatan), sesuai dengan standar nasional GB12668.501-2013;

3, IEC / EN61800-3: 2004 + A1 (sistem kontrol kecepatan driver listrik bagian 3 standar kompatibilitas elektromagnetik

dan metode pengujian spesifiknya), sesuai dengan standar nasional GB12668.3-2012.

Pertanyaan Lain:

Q1.Bagaimana memilih model yang cocok?
A: Mohon konfirmasi kebutuhan Anda untuk Nilai Daya, Arus, Tegangan,

Torsi dan pilih model yang sesuai berdasarkan daftar model kami;

Q2.Bagaimana cara mengatur sistem pemrograman?
A: Drive Servo kami mendukung protokol Komunikasi Global: Modbus/CANopen/EtherCAT,

Silakan saja membuat pemrograman mengikuti pengalaman Anda;

Q3.Berapa rentang daya tentang sistem servo kami?
A: Rentang daya kami mencakup 0.2-110KW, mencapai kebutuhan Anda;

Q4.Apa antarmuka masukan encoder yang kami gunakan?
A: Kami memiliki beberapa antarmuka umpan balik Encoder, seperti: encoder tambahan/hemat kawat,

Encoder absolut 17-bit/23-bit/24-bit, encoder resolver, dll.
