Sistem Servo AC Vektor 2000rpm Untuk Mesin Pembentuk Logam
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Vector |
| Sertifikasi: | CE |
| Nomor model: | VEC-VC-01233H-ME / 130ME-00320A33-MF2M |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 kit |
|---|---|
| Harga: | USD 300-450 / kit |
| Kemasan rincian: | 280 * 208 * 78mm |
| Waktu pengiriman: | 3-5 hari kerja |
| Syarat-syarat pembayaran: | T / T, Serikat Barat, L / C |
| Menyediakan kemampuan: | 500 kit / bulan |
|
Informasi Detail |
|||
| Tegangan: | 380V | kekuasaan: | 3KW |
|---|---|---|---|
| Nilai saat ini: | 12A | Nilai Kecepatan: | 2000 rpm |
| Dinilai Torgue: | 14.3Nm | Tahap: | 3 Fase |
| Ukuran flensa motor: | 130mm | Protokol Komunikasi: | Modbus / CANopen / EtherCAT |
| Model: | VEC-VC-01233H-ME / 130ME-00320A33-MF2M | Aplikasi: | Mesin Pembentuk Logam |
| Cahaya Tinggi: | Sistem Servo AC 380V,Sistem Servo AC 2000rpm,Sistem Kontrol Servo 2000rpm |
||
Deskripsi Produk
3kw 2000rpm AC Servo Motor Drive Kit Sistem Servo Mutlak untuk Mesin Pembentuk Logam
Kit Sistem Servo Mutlak
Daya AC 380V 3KW
Tiga fase dengan 2500 pulsa tambahan + Hall encoder;
Jenis Protokol Komunikasi Modbus/CANopen/EtherCAT
Deskripsi Produk
| Produk | Kit Sistem Servo Mutlak |
| Merek | Vektor |
| Model nomor. | VEC-VC-01233H-ME/130ME-00320A33-MF2M |
| Kekuasaan | 3KW |
| Tegangan | 380V |
| Tahap | Tiga fase |
| Nilai Kecepatan | 2000 rpm |
| Nilai Saat Ini | 12A |
| Nilai Torgue | 14.3Nm |
| Protokol Komunikasi | Modbus/CANopen/EtherCAT |
| Tegangan | Mode Kontrol | Penyearah fase tunggal / tiga fase terkontrol penuh Modulasi SVPWM |
| pembuat enkode | Umpan Balik Enkoder | 2500 pulsa tambahan + Hall encoder; 2500 pulsa tambahan; 17bit Tamagawa encoder mutlak; 23bit Tamagawa encoder mutlak; encoder mutlak Nikon 24bit; |
| Masukan Perintah Pulsa | Jenis pulsa | Input diferensial, Kolektor terbuka |
| Rentang frekuensi | Input diferensial: 0-500kHz, lebar pulsa lebih besar dari 1us Kolektor terbuka: 0-300kHz, lebar pulsa lebih besar dari 2.5us |
|
| Mode Pulsa | pulsa + arah;AB plus;CW+CCW; | |
| Masukan Analog | Rentang Tegangan | -10V hingga 10V |
| Impedansi Masukan | 10kΩ | |
| Frekuensi Maksimum | 1.5kHz | |
| Tipe Antarmuka DI/DO | NPN/PNP | |
| Jenis Protokol Komunikasi | Modbus/CANopen/EtherCAT | |
Detail tentang Drive Servo, bagaimana memilih model drive Servo dan melakukan instalasi?

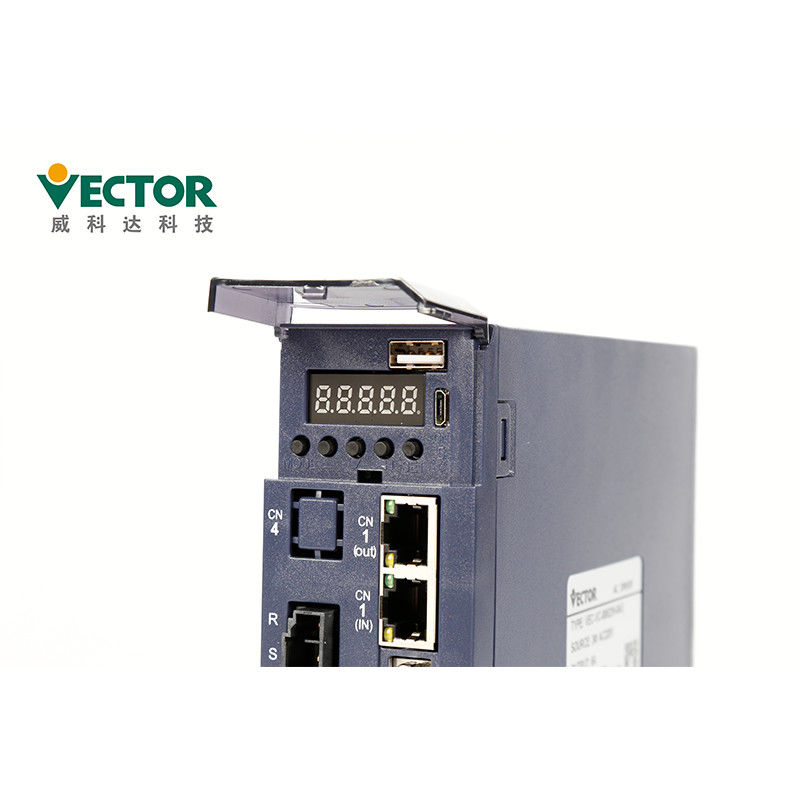

Panel berisi 8 tombol dan 5 tabung digital.
Hanya 5 dari 8 tombol yang dapat digunakan, dan 3 tombol sisanya dicadangkan.
Fungsi umum dari lima tombol ditunjukkan pada tabel di bawah ini.
| Nama Kunci | Fungsi kunci |
| PAR/ALM | sakelar mode, kembali ke menu sebelumnya |
| (tambahkan) | meningkatkan nilai bit berkedip dari tabung digital LED |
| (des) | Kurangi nilai digit berkedip dari tabung digital LED LED |
| BERHENTI/RST | Memindahkan tabung LED yang berkedip ke kiri;memeriksa nilai data yang tinggi lebih dari 5 bit;Reset kesalahan; jalankan fungsi Fn |
| RD/WT | baca/tulis nilai parameter; masukkan halaman fn |
Instalasi:
● Pasang driver pada platform yang kering dan kokoh.Pertahankan ventilasi yang baik dan
pembuangan panas selama pemasangan dan pertahankan landasan yang baik.
● Harap instal ke arah yang ditentukan untuk menghindari kegagalan fungsi.
● Saat memasang, pastikan driver servo disimpan pada posisi tertentu
jarak dari permukaan bagian dalam kabinet dan mesin lainnya, selain itu dapat menyebabkan kebakaran atau kegagalan fungsi.
| Instalasi Lingkungan Hidup Persyaratan |
Tekanan atmosfir | 86~106kPa |
| Kelembaban Lingkungan | 0~55 | |
| Suhu Sekitar | 0~90% RH | |
| Peringkat IP | IP20 | |
| Getaran | 0~4.9m/s^2 |
Aksesoris:
| Nama aksesori | Gambar | ||
| Suku Cadang Setan | Terminal daya | |
Beradaptasi dengan drive struktur E1, E2 |
| Steker enkoder Cn33 | Steker encoder di sisi pengemudi | ||
| Steker terminal kontrol Cn4 | Terminal sinyal input/output, kabel pengguna | ||
| Jalur koneksi penyandi | Panjang kabel standar adalah 3, 5, 8, 10, 13, 15 meter, menurut pelanggan kebutuhan Menyediakan konektor independen |
||
| Saluran listrik | Panjang kabel standar adalah 3, 5, 8, 10, 13, 15 meter, menurut pelanggan kebutuhan Menyediakan konektor independen |
||
| Garis pemantauan drive | Hubungkan dan sesuaikan perangkat lunak untuk pemantauan jarak jauh dan pembaruan firmware | ||
| Membeli Suku Cadang | Kabel Adaptor USB ke RS232 | Jika perlu, beli sendiri | |
| Jalur komunikasi Ethernet | Jika perlu, beli sendiri |
Pengepakan:
| Rincian pengepakan Servo Drive | |||||
| Produk | E1(3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn.Ukuran | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Rincian pengepakan Pengontrol Gerak | |||||
| Produk | Gerak VA | Ekspansi VA | Gerakan VE | Ekspansi VE(32) | Ekspansi VE(76) |
| Ctn.Ukuran | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Waktu pengiriman dan Cara Pengiriman
| Kuantitas | 1-5 kit | 50-100 kit | 200-500 kit |
| Waktu pengiriman | Dalam 3 hari | 5-10 hari | 15-25 hari |
1. Untuk pesanan kecil kami selalu dapat mengirimkan dalam waktu 1 minggu.
2. Produk kami dapat dikirim melalui Udara, Darat atau Laut.
Sertifikat:
1. CE (Standar Keamanan UE);
2. IEC/EN61800-5-1:2007 (Persyaratan keselamatan untuk listrik, termal dan energi dalam Bagian 5-1 dari
sistem penggerak listrik kecepatan variabel), sesuai dengan standar nasional GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (sistem kontrol kecepatan driver listrik bagian 3 kompatibilitas elektromagnetik
standar dan metode pengujian spesifiknya), sesuai dengan standar nasional GB12668.3-2012.
