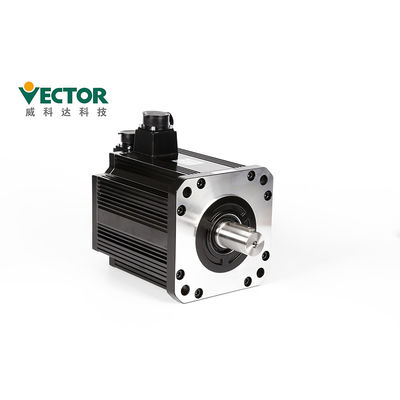

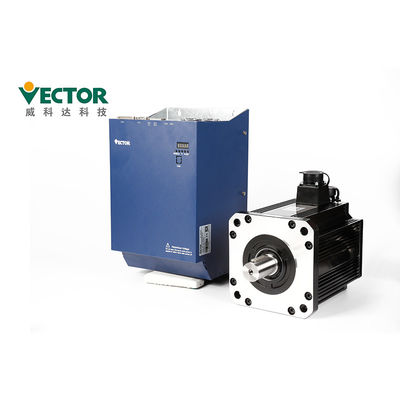

Sistem Kontrol Gerak Servo EtherCAT Pengontrol Servo AC Untuk Pengumpan Tutup Karton

EtherCAT / Canopen Bus Type Servo Amplifier Controller Untuk Cardboard Cap Feeder

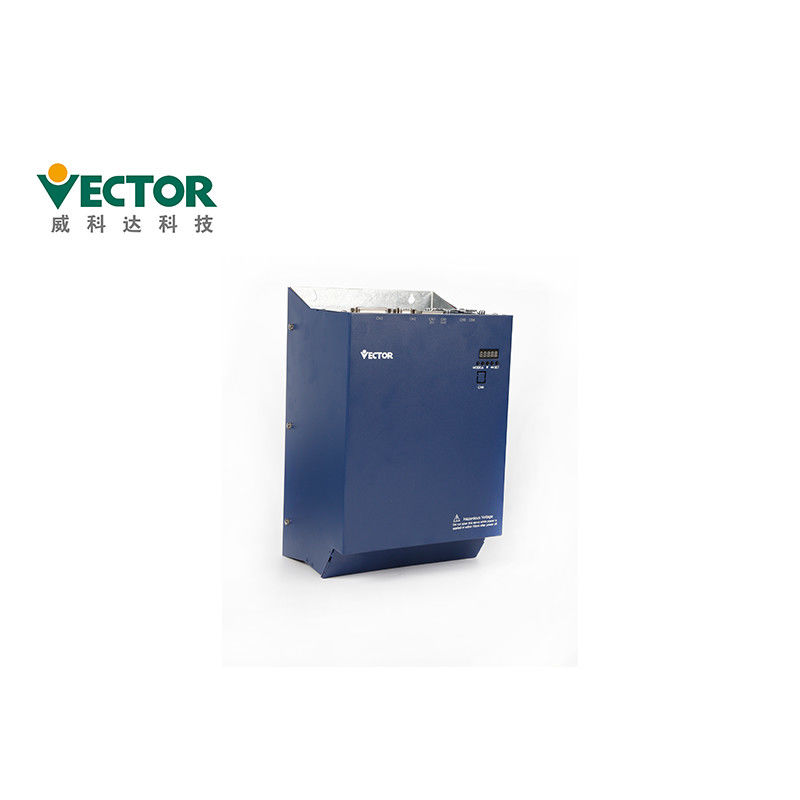

Amplifier Servo Tipe Bus EtherCAT/Canopen

Daya AC 380V 4.5KW

Tiga fase dengan encoder absolut Tamagawa 17/23bit;

Jenis Protokol Komunikasi Modbus/CANopen/EtherCAT

Deskripsi Produk

Instalasi:

● Pasang driver pada platform yang kering dan kokoh.Pertahankan ventilasi yang baik dan

pembuangan panas selama pemasangan dan pertahankan landasan yang baik.

● Harap instal ke arah yang ditentukan untuk menghindari kegagalan fungsi.

● Saat memasang, pastikan driver servo disimpan pada posisi tertentu

jarak dari permukaan bagian dalam kabinet dan mesin lainnya, selain itu dapat menyebabkan kebakaran atau kegagalan fungsi.

● Saat memasang, jangan menghalangi lubang hisap dan buang, dan jangan biarkan benda asing masuk ke dalam produk

untuk masuk, jika tidak dapat menyebabkan kerusakan atau kebakaran karena penuaan komponen internal.

● Jangan letakkan benda berat di atas atau di bawah produk ini karena dapat mengakibatkan cedera.

● Harap instal di lingkungan berikut:

1. tempat tanpa sinar matahari langsung;

2.Lokasi dimana suhu lingkungan berada pada kisaran 0 °C hingga 55 °C;

3. Kelembaban relatif dalam kisaran 0% hingga 95%, dan tidak ada kondensasi;

4.Lokasi bebas dari tetesan air, uap, debu dan debu berminyak;

5.Locations di mana tidak ada perangkat panas tinggi;

6. Situs gas dan cairan yang tidak korosif, mudah terbakar;

7. Tidak mudah memercikkan air, minyak dan obat-obatan;

8.tempat yang tidak terkena radiasi radioaktif;

9.Tempat yang kuat dan bebas getaran;

10.Lokasi di mana tidak ada gangguan kebisingan elektromagnetik.

Tindakan pencegahan kabel

● Disarankan untuk tidak menggunakan 220V fase tunggal untuk catu daya utama,

yang dapat menyebabkan kerusakan pada kapasitor elektrolitik karena kekurangan fasa.

● Jangan mengganti kabel selama penyalaan, karena dapat menyebabkan sengatan listrik atau cedera.

● Silakan lakukan pemasangan kabel atau inspeksi oleh teknisi profesional, jika tidak,

dapat menyebabkan sengatan listrik atau kegagalan produk.

● Harap hati-hati mengkonfirmasi kabel dan catu daya.Sirkuit keluaran

mungkin korsleting karena kesalahan pengkabelan atau penerapan tegangan yang berbeda.Rem tidak bekerja

ketika kesalahan di atas terjadi, yang dapat mengakibatkan kerusakan mekanis atau cedera pribadi.

● Jangan sambungkan kabel daya input ke terminal U, V, dan W pada

mendorong.Jika tidak, driver servo akan rusak.

● Saat memasang kabel, jangan melewati kabel daya dan kabel sinyal melalui pipa yang sama, dan jangan mengikatnya

bersama.Jarak antara keduanya harus lebih dari 30 cm untuk menghindari gangguan.

● Terminal ground driver harus diarde untuk menghindari kebocoran dan mengurangi gangguan sistem,

dan diameter kabel arde harus sama dengan atau di atas saluran catu daya.

● Saat menghubungkan catu daya AC dan catu daya DC ke unit servo, sambungkan ke terminal yang ditentukan.

Kegagalan untuk melakukannya dapat mengakibatkan kegagalan fungsi atau kebakaran.

● Untuk panjang kabel, baris input perintah hingga 3m dan jalur encoder hingga 20m.

● Gunakan kabel berpelindung pasangan terpilin untuk kabel sinyal dan kabel enkoder, dan arde pelindung dengan satu ujung.

●Terminal U, V, W driver dan terminal U, V, dan W motor harus dihubungkan satu per satu

sesuai dengan namanya.Jika salah terhubung, motor tidak dapat beroperasi secara normal.

● Produk bus DC umum memerlukan resistor yang peka terhadap tekanan dan kabelnya aman.

● Harap periksa daya setelah daya dimatikan setidaknya selama 5 menit.Bahkan jika

daya dimatikan, tegangan tinggi mungkin tetap berada di dalam drive servo.Karena itu, jangan sentuh terminal daya

dalam waktu 5 menit setelah daya dimatikan, jika tidak maka dapat menyebabkan sengatan listrik.

● Jangan sering menghidupkan/mematikan daya.Ketika perlu untuk terus menghidupkan/mematikan daya, mohon

kontrol sekali atau kurang dalam 1 menit.Karena bagian catu daya dari driver servo memiliki kapasitor, pengisian daya yang besar

arus (waktu pengisian 0,2 detik) mengalir selama catu daya ON/OFF.Oleh karena itu, jika daya ON/OFF

sering, kinerja komponen sirkuit utama di dalam driver servo akan menurun.

● Jangan gunakan daya saat sekrup blok terminal longgar atau kabel longgar.Jika tidak, dapat menyebabkan kebakaran.

● Lakukan tindakan perlindungan yang sesuai di lokasi berikut, jika tidak, mesin dapat rusak:

1. Lokasi yang menimbulkan gangguan akibat listrik statis;

2. Tempat yang menghasilkan medan listrik yang kuat atau medan magnet yang kuat;

3. Lokasi di mana mungkin ada radiasi radiasi;

4. Tempat dengan kabel listrik di dekatnya.

Aksesoris:

	Nama aksesori	Gambar
Suku Cadang Setan	Terminal daya		Beradaptasi dengan drive struktur E1, E2
	Steker enkoder Cn33		Steker encoder di sisi pengemudi
	Steker terminal kontrol Cn4		Terminal sinyal input/output, kabel pengguna
	Jalur koneksi penyandi		Panjang kabel standar adalah 3, 5, 8, 10, 13, 15 meter, menurut pelanggan kebutuhan Menyediakan konektor independen
	Saluran listrik		Panjang kabel standar adalah 3, 5, 8, 10, 13, 15 meter, menurut pelanggan kebutuhan Menyediakan konektor independen
	Garis pemantauan drive		Hubungkan dan sesuaikan perangkat lunak untuk pemantauan jarak jauh dan pembaruan firmware
Membeli Suku Cadang	Kabel Adaptor USB ke RS232		Jika perlu, beli sendiri
	Jalur komunikasi Ethernet		Jika perlu, beli sendiri

Pengepakan:

Waktu pengiriman dan Cara Pengiriman

1. Untuk pesanan kecil kami selalu dapat mengirimkan dalam waktu 1 minggu.

2. Produk kami dapat dikirim melalui Udara, Darat atau Laut.

Sertifikat:

1. CE (Standar Keamanan UE);
2. IEC/EN61800-5-1:2007 (Persyaratan keselamatan untuk listrik, termal dan energi dalam Bagian 5-1 dari

sistem penggerak listrik kecepatan variabel), sesuai dengan standar nasional GB12668.501-2013;

3, IEC / EN61800-3: 2004 + A1 (sistem kontrol kecepatan driver listrik bagian 3 kompatibilitas elektromagnetik

standar dan metode pengujian spesifiknya), sesuai dengan standar nasional GB12668.3-2012.
