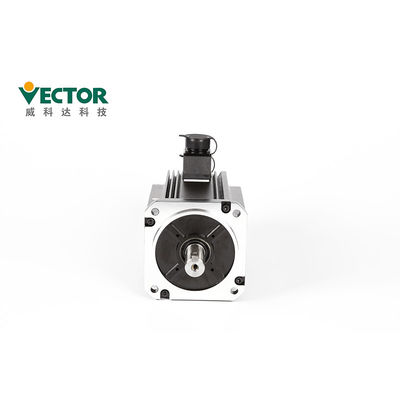

Canopen 2.3KW Servo Motion Control System Untuk Cardboard Cap Feeder
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Vector |
| Sertifikasi: | CE |
| Nomor model: | VEC-VC-01223HC-ME / 130MB-2R315A23F-MF2 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 kit |
|---|---|
| Harga: | USD 300-450 / kit |
| Kemasan rincian: | 280 * 208 * 78mm |
| Waktu pengiriman: | 3-5 hari kerja |
| Syarat-syarat pembayaran: | T / T, Serikat Barat, L / C |
| Menyediakan kemampuan: | 500 kit / bulan |
|
Informasi Detail |
|||
| Tegangan: | 220V | kekuasaan: | 2.3kw |
|---|---|---|---|
| Nilai saat ini: | 12A | Nilai Kecepatan: | 1500 rpm |
| Dinilai Torgue: | 15 pagi | Tahap: | 3 Fase |
| Ukuran flensa motor: | 130mm | Protokol Komunikasi: | Modbus / CANopen / EtherCAT |
| Model: | VEC-VC-01223HC-ME / 130MB-2R315A23F-MF2 | Aplikasi: | Pengumpan Tutup Karton |
| Menyoroti: | Sistem Kontrol Gerak Servo 2.3KW,Sistem Kontrol Gerak Servo Canopen,Pengontrol Drive Servo Canopen |
||
Deskripsi Produk

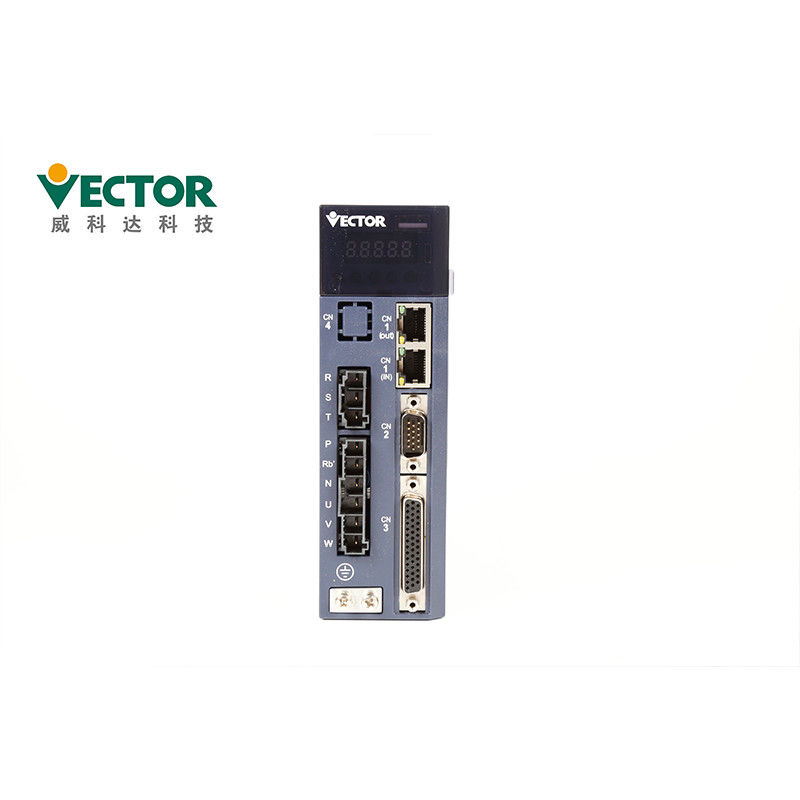

220V, 2.3KW Canopen AC Servo Drive Controller Untuk Pengumpan Cap Karton
Pengontrol Drive Servo AC Untuk Pengumpan Tutup Karton
Daya AC 220V 2.3KW
Tiga fase dengan 2500 pulsa tambahan + Hall encoder;
Jenis Protokol Komunikasi Modbus/CANopen/EtherCAT
Deskripsi Produk
| Produk | Pengontrol Drive Servo AAC Untuk Pengumpan Tutup Karton |
| Merek | Vektor |
| Model nomor. | VEC-VC-01223HC-ME/130MB-2R315A23F-MF2 |
| Kekuasaan | 2.3KW |
| Tegangan | 220V |
| Tahap | Tiga fase |
| Nilai Kecepatan | 1500 rpm |
| Nilai Saat Ini | 12A |
| Nilai Torgue | 15N.m |
| Protokol Komunikasi | Modbus/CANopen/EtherCAT |
| Tegangan | Mode Kontrol | Penyearah fase tunggal / tiga fase terkontrol penuh Modulasi SVPWM |
| pembuat enkode | Umpan Balik Enkoder | 2500 pulsa tambahan + Hall encoder; 2500 pulsa tambahan; 17bit Tamagawa encoder mutlak; 23bit Tamagawa encoder mutlak; encoder mutlak Nikon 24bit; |
| Masukan Perintah Pulsa | Jenis pulsa | Input diferensial, Kolektor terbuka |
| Rentang frekuensi | Input diferensial: 0-500kHz, lebar pulsa lebih besar dari 1us Kolektor terbuka: 0-300kHz, lebar pulsa lebih besar dari 2.5us |
|
| Mode Pulsa | pulsa + arah;AB plus;CW+CCW; | |
| Masukan Analog | Rentang Tegangan | -10V hingga 10V |
| Impedansi Masukan | 10kΩ | |
| Frekuensi Maksimum | 1.5kHz | |
| Tipe Antarmuka DI/DO | NPN/PNP | |
| Jenis Protokol Komunikasi | Modbus/CANopen/EtherCAT | |
Detail tentang Drive Servo, bagaimana memilih model drive Servo dan melakukan instalasi?
| Nama Kunci | Fungsi kunci |
| Mode | sakelar mode, kembali ke menu sebelumnya |
| (tambahkan) | meningkatkan nilai bit berkedip dari tabung digital LED |
| (des) | Kurangi nilai digit berkedip dari tabung digital LED LED |
| ◄◄(bergeser) | Memindahkan tabung LED yang berkedip ke kiri;memeriksa nilai data yang tinggi lebih dari 5 bit;Reset kesalahan; jalankan fungsi Fn |
| SET | baca/tulis nilai parameter |
Instalasi:
● Pasang driver pada platform yang kering dan kokoh.Pertahankan ventilasi yang baik dan
pembuangan panas selama pemasangan dan pertahankan landasan yang baik.
● Harap instal ke arah yang ditentukan untuk menghindari kegagalan fungsi.
● Saat memasang, pastikan driver servo disimpan pada posisi tertentu
jarak dari permukaan bagian dalam kabinet dan mesin lainnya, selain itu dapat menyebabkan kebakaran atau kegagalan fungsi.
| Instalasi Lingkungan Hidup Persyaratan |
Tekanan atmosfir | 86~106kPa |
| Kelembaban Sekitar | 0~55 | |
| Suhu Sekitar | 0~90% RH | |
| Peringkat IP | IP20 | |
| Getaran | 0~4.9m/s^2 |
● Saat memasang, jangan menghalangi lubang hisap dan buang, dan jangan biarkan benda asing masuk ke dalam produk
untuk masuk, jika tidak dapat menyebabkan kerusakan atau kebakaran karena penuaan komponen internal.
● Jangan letakkan benda berat di atas atau di bawah produk ini karena dapat mengakibatkan cedera.
● Harap instal di lingkungan berikut:
1. tempat tanpa sinar matahari langsung;
2.Lokasi dimana suhu lingkungan berada pada kisaran 0 °C hingga 55 °C;
3. Kelembaban relatif dalam kisaran 0% hingga 95%, dan tidak ada kondensasi;
4.Lokasi bebas dari tetesan air, uap, debu dan debu berminyak;
5.Locations di mana tidak ada perangkat panas tinggi;
6. Situs gas dan cairan yang tidak korosif, mudah terbakar;
7. Tidak mudah memercikkan air, minyak dan obat-obatan;
8.tempat yang tidak terkena radiasi radioaktif;
9.Tempat yang kuat dan bebas getaran;
10.Lokasi di mana tidak ada gangguan kebisingan elektromagnetik.
Tindakan pencegahan kabel
● Disarankan untuk tidak menggunakan 220V fase tunggal untuk catu daya utama,
yang dapat menyebabkan kerusakan pada kapasitor elektrolitik karena kekurangan fasa.
● Jangan mengganti kabel selama penyalaan, karena dapat menyebabkan sengatan listrik atau cedera.
● Silakan lakukan pemasangan kabel atau inspeksi oleh teknisi profesional, jika tidak,
dapat menyebabkan sengatan listrik atau kegagalan produk.
● Harap hati-hati mengkonfirmasi kabel dan catu daya.Sirkuit keluaran
mungkin korsleting karena kesalahan pengkabelan atau penerapan tegangan yang berbeda.Rem tidak bekerja
ketika kesalahan di atas terjadi, yang dapat mengakibatkan kerusakan mekanis atau cedera pribadi.
● Jangan sambungkan kabel daya input ke terminal U, V, dan W pada
mendorong.Jika tidak, driver servo akan rusak.
● Saat memasang kabel, jangan melewati kabel daya dan kabel sinyal melalui pipa yang sama, dan jangan mengikatnya
bersama.Jarak antara keduanya harus lebih dari 30 cm untuk menghindari gangguan.
● Terminal ground driver harus diarde untuk menghindari kebocoran dan mengurangi gangguan sistem,
dan diameter kabel arde harus sama dengan atau di atas saluran catu daya.
● Saat menghubungkan catu daya AC dan catu daya DC ke unit servo, sambungkan ke terminal yang ditentukan.
Kegagalan untuk melakukannya dapat mengakibatkan kegagalan fungsi atau kebakaran.
● Untuk panjang kabel, baris input perintah hingga 3m dan jalur encoder hingga 20m.
● Gunakan kabel berpelindung pasangan terpilin untuk kabel sinyal dan kabel enkoder, dan arde pelindung dengan satu ujung.
●Terminal U, V, W driver dan terminal U, V, dan W motor harus dihubungkan satu per satu
sesuai dengan namanya.Jika salah terhubung, motor tidak dapat beroperasi secara normal.
● Produk bus DC umum memerlukan resistor yang peka terhadap tekanan dan kabelnya aman.
● Harap periksa daya setelah daya dimatikan setidaknya selama 5 menit.Bahkan jika
daya dimatikan, tegangan tinggi mungkin tetap berada di dalam drive servo.Karena itu, jangan sentuh terminal daya
dalam waktu 5 menit setelah daya dimatikan, jika tidak maka dapat menyebabkan sengatan listrik.
● Jangan sering menghidupkan/mematikan daya.Ketika perlu untuk terus menghidupkan/mematikan daya, mohon
kontrol sekali atau kurang dalam 1 menit.Karena bagian catu daya dari driver servo memiliki kapasitor, pengisian daya yang besar
arus (waktu pengisian 0,2 detik) mengalir selama catu daya ON/OFF.Oleh karena itu, jika daya ON/OFF
sering, kinerja komponen sirkuit utama di dalam driver servo akan menurun.
● Jangan gunakan daya saat sekrup blok terminal longgar atau kabelnya longgar.Jika tidak, dapat menyebabkan kebakaran.
● Lakukan tindakan perlindungan yang sesuai di lokasi berikut, jika tidak, mesin dapat rusak:
1. Lokasi yang menimbulkan gangguan akibat listrik statis;
2. Tempat yang menghasilkan medan listrik yang kuat atau medan magnet yang kuat;
3. Lokasi di mana mungkin ada radiasi radiasi;
4. Tempat dengan kabel listrik di dekatnya.
Aksesoris:
| Nama aksesori | Gambar | ||
| Suku Cadang Setan | terminal daya | |
Beradaptasi dengan drive struktur E1, E2 |
| Steker enkoder Cn33 | Steker encoder di sisi pengemudi | ||
| Steker terminal kontrol Cn4 | Terminal sinyal input/output, kabel pengguna | ||
| Jalur koneksi penyandi | Panjang kabel standar adalah 3, 5, 8, 10, 13, 15 meter, menurut pelanggan kebutuhan Menyediakan konektor independen |
||
| Saluran listrik | Panjang kabel standar adalah 3, 5, 8, 10, 13, 15 meter, menurut pelanggan kebutuhan Menyediakan konektor independen |
||
| Jalur pemantauan drive | Hubungkan dan sesuaikan perangkat lunak untuk pemantauan jarak jauh dan pembaruan firmware | ||
| Membeli Suku Cadang | Kabel Adaptor USB ke RS232 | Jika perlu, beli sendiri | |
| Jalur komunikasi Ethernet | Jika perlu, beli sendiri |
Pengepakan:
| Rincian pengepakan Servo Drive | |||||
| Produk | E1(3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn.Ukuran | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Rincian pengepakan Pengontrol Gerak | |||||
| Produk | Gerak VA | Ekspansi VA | Gerakan VE | Ekspansi VE(32) | Ekspansi VE(76) |
| Ctn.Ukuran | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Waktu pengiriman dan Cara Pengiriman
| Kuantitas | 1-5 kit | 50-100 kit | 200-500 kit |
| Waktu pengiriman | Dalam 3 hari | 5-10 hari | 15-25 hari |
1. Untuk pesanan kecil kami selalu dapat mengirimkan dalam waktu 1 minggu.
2. Produk kami dapat dikirim melalui Udara, Darat atau Laut.
Sertifikat:
1. CE (Standar Keamanan UE);
2. IEC/EN61800-5-1:2007 (Persyaratan keselamatan untuk listrik, termal dan energi dalam Bagian 5-1 dari
sistem penggerak listrik kecepatan variabel), sesuai dengan standar nasional GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (sistem kontrol kecepatan driver listrik bagian 3 kompatibilitas elektromagnetik
standar dan metode pengujian spesifiknya), sesuai dengan standar nasional GB12668.3-2012.
