1KW 2000rpm AC Servo Control System Dengan 2500 Pulse Incremental
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Vector |
| Sertifikasi: | CE |
| Nomor model: | VEC-VC-00623H-ME / 130ME-00120A23-MF2M |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 kit |
|---|---|
| Harga: | USD 300-450 / kit |
| Kemasan rincian: | 280 * 208 * 78mm |
| Waktu pengiriman: | 3-5 hari kerja |
| Syarat-syarat pembayaran: | T / T, Serikat Barat, L / C |
| Menyediakan kemampuan: | 500 kit / bulan |
|
Informasi Detail |
|||
| Tegangan: | 220V | kekuasaan: | 1kw |
|---|---|---|---|
| Nilai saat ini: | 6A | Nilai Kecepatan: | 2000 rpm |
| Dinilai Torgue: | 4.77Nm | Tahap: | 3 Fase |
| Ukuran flensa motor: | 130mm | Protokol Komunikasi: | Modbus / CANopen / EtherCAT |
| Model: | VEC-VC-00623H-ME / 130ME-00120A23-MF2M | Aplikasi: | Mesin Pengemas Otomatis |
| Menyoroti: | Sistem Kontrol Servo AC 1KW,Sistem Kontrol Servo AC 2000rpm |
||
Deskripsi Produk

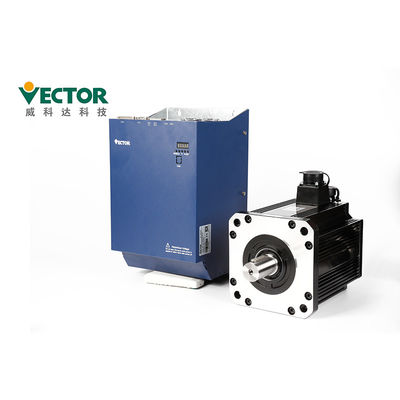

1KW 2000rpm Servo Motor Drive Sistem Servo untuk Mesin Pengemasan Otomatis Automatic
Sistem Servo untuk Mesin Pengemasan Otomatis
Daya AC 220V 1KW
Tiga fase dengan 2500 pulsa tambahan + Hall encoder;
Jenis Protokol Komunikasi Modbus/CANopen/EtherCAT
Deskripsi Produk
| Produk | Kit Sistem Servo Mutlak |
| Merek | Vektor |
| Model nomor. | VEC-VC-00623H-ME/130ME-00120A23-MF2M |
| Kekuasaan | 1KW |
| Tegangan | 220V |
| Tahap | Tiga fase |
| Nilai Kecepatan | 2000 rpm |
| Nilai Saat Ini | 6A |
| Nilai Torgue | 4.77Nm |
| Protokol Komunikasi | Modbus/CANopen/EtherCAT |
| Tegangan | Mode Kontrol | Penyearah fase tunggal / tiga fase terkontrol penuh Modulasi SVPWM |
| pembuat enkode | Umpan Balik Enkoder | 2500 pulsa tambahan + Hall encoder; 2500 pulsa tambahan; 17bit Tamagawa encoder mutlak; 23bit Tamagawa encoder mutlak; encoder mutlak Nikon 24bit; |
| Masukan Perintah Pulsa | Jenis pulsa | Input diferensial, Kolektor terbuka |
| Rentang frekuensi | Input diferensial: 0-500kHz, lebar pulsa lebih besar dari 1us Kolektor terbuka: 0-300kHz, lebar pulsa lebih besar dari 2.5us |
|
| Mode Pulsa | pulsa + arah;AB plus;CW+CCW; | |
| Masukan Analog | Rentang Tegangan | -10V hingga 10V |
| Impedansi Masukan | 10kΩ | |
| Frekuensi Maksimum | 1.5kHz | |
| Tipe Antarmuka DI/DO | NPN/PNP | |
| Jenis Protokol Komunikasi | Modbus/CANopen/EtherCAT | |
| Masukan digital | Aktifkan Drive, Setel Ulang Drive, Sakelar A/B Perintah Torsi, Perintah Torsi Terbalik Aktifkan, Sakelar A/B Batas Torsi Maju, Sakelar A/B Batas Torsi Negatif, Maju Sakelar A/B Batas Kecepatan, sakelar A/B batas kecepatan negatif, lari maju, lari mundur, kecepatan aktifkan perintah mundur, sakelar A/B sumber kecepatan utama, aktifkan penghentian kecepatan, hapus posisi hitungan, mode kecepatan Nol tetap, pemilihan kecepatan multi-kecepatan 0, pemilihan kecepatan multi-kecepatan 1, pemilihan kecepatan multi-kecepatan 2, pemilihan kecepatan multi-kecepatan 3, perintah posisi dilarang, perintah posisi terbalik, perintah pulsa dilarang, rasio roda gigi elektronik sakelar 1, kesalahan posisi Hapus, kembali ke nol, memicu posisi multi-segmen, pemilihan posisi multi-segmen 0, pemilihan posisi multi-segmen 1, multi-segmen pemilihan posisi 2, pemilihan posisi multi-segmen 3, arah posisi multi-segmen pemilihan, input sakelar asal pengembalian nol, pulsa xy, dan perencanaan posisi internal sakelar, sakelar Mode kontrol 0, sakelar mode kontrol 1, aktifkan panjang tetap interupsi masukan, batalkan panjang tetap interupsi, picu panjang tetap interupsi, set pertama set kedua second sakelar gain, kesalahan reset, sakelar batas positif dalam mode posisi, sakelar batas mundur dalam mode posisi, loop terbuka dan tertutup dalam mode loop tertutup penuh, sakelar rasio roda gigi elektronik 2, input motor terlalu panas, input berhenti darurat, pemicu internal yang jelas, set pemicu internal, penghitung pulsa internal, penghitung internal jelas, mode kecepatan mode UPDOWN UP sinyal, mode kecepatan mode UPDOWN DOWN Signal, koreksi otomatis penyimpangan nol AI. |
|
| Hasil digital | Pengemudi diaktifkan, kedatangan kecepatan, pengurangan kecepatan, peningkatan kecepatan, kecepatan nol, kecepatan lebih batas, rotasi maju, rotasi mundur, output kesalahan, batas kecepatan maju dalam mode torsi, mode torsi Dalam batas kecepatan negatif, dalam mode torsi, pemosisian selesai, pemosisian dekat dengan output, pengembalian nol selesai, kesalahan posisi juga besar, output terganggu oleh panjang tetap, output batas perangkat lunak adalah output, output rem adalah Perintah input valid, sering OFF, selalu ON, output batas torsi, torsi kedatangan, status pemicu internal, penghitungan penghitung internal tiba, kecepatan konsisten, denyut nadi perintah posisi adalah keluaran nol |
|

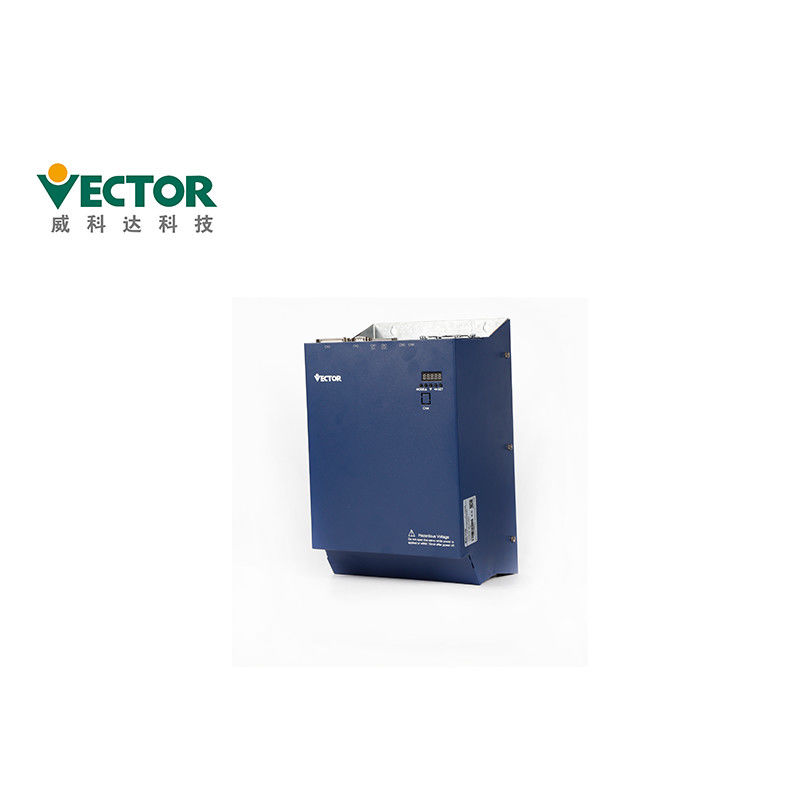

Detail tentang Drive Servo, bagaimana memilih model drive Servo dan melakukan instalasi?
Panel berisi 5 tombol dan 5 tabung digital.
Fungsi umum dari lima tombol ditunjukkan pada tabel di bawah ini.
| Nama Kunci | Fungsi kunci |
| Mode | sakelar mode, kembali ke menu sebelumnya |
| (tambahkan) | meningkatkan nilai bit berkedip dari tabung digital LED |
| (des) | Kurangi nilai digit berkedip dari tabung digital LED LED |
| ◄◄(bergeser) | Memindahkan tabung LED yang berkedip ke kiri;memeriksa nilai data yang tinggi lebih dari 5 bit;Reset kesalahan; jalankan fungsi Fn |
| SET | baca/tulis nilai parameter |
Instalasi:
● Pasang driver pada platform yang kering dan kokoh.Pertahankan ventilasi yang baik dan
pembuangan panas selama pemasangan dan pertahankan landasan yang baik.
● Harap instal ke arah yang ditentukan untuk menghindari kegagalan fungsi.
● Saat memasang, pastikan driver servo disimpan pada posisi tertentu
jarak dari permukaan bagian dalam kabinet dan mesin lainnya, selain itu dapat menyebabkan kebakaran atau kegagalan fungsi.
| Instalasi Lingkungan Hidup Persyaratan |
Tekanan atmosfir | 86~106kPa |
| Kelembaban Sekitar | 0~55 | |
| Suhu Sekitar | 0~90% RH | |
| Peringkat IP | IP20 | |
| Getaran | 0~4.9m/s^2 |
Aksesoris:
| Nama aksesori | Gambar | ||
| Suku Cadang Setan | terminal daya | |
Beradaptasi dengan drive struktur E1, E2 |
| Steker enkoder Cn33 | Steker encoder di sisi pengemudi | ||
| Steker terminal kontrol Cn4 | Terminal sinyal input/output, kabel pengguna | ||
| Jalur koneksi penyandi | Panjang kabel standar adalah 3, 5, 8, 10, 13, 15 meter, menurut pelanggan kebutuhan Menyediakan konektor independen |
||
| Saluran listrik | Panjang kabel standar adalah 3, 5, 8, 10, 13, 15 meter, menurut pelanggan kebutuhan Menyediakan konektor independen |
||
| Jalur pemantauan drive | Hubungkan dan sesuaikan perangkat lunak untuk pemantauan jarak jauh dan pembaruan firmware | ||
| Membeli Suku Cadang | Kabel Adaptor USB ke RS232 | Jika perlu, beli sendiri | |
| Jalur komunikasi Ethernet | Jika perlu, beli sendiri |
Pengepakan:
| Rincian pengepakan Servo Drive | |||||
| Produk | E1(3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn.Ukuran | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Rincian pengepakan Pengontrol Gerak | |||||
| Produk | Gerak VA | Ekspansi VA | Gerakan VE | Ekspansi VE(32) | Ekspansi VE(76) |
| Ctn.Ukuran | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Waktu pengiriman dan Cara Pengiriman
| Kuantitas | 1-5 kit | 50-100 kit | 200-500 kit |
| Waktu pengiriman | Dalam 3 hari | 5-10 hari | 15-25 hari |
1. Untuk pesanan kecil kami selalu dapat mengirimkan dalam waktu 1 minggu.
2. Produk kami dapat dikirim melalui Udara, Darat atau Laut.
Sertifikat:
1. CE (Standar Keamanan UE);
2. IEC/EN61800-5-1:2007 (Persyaratan keselamatan untuk listrik, termal dan energi dalam Bagian 5-1 dari
sistem penggerak listrik kecepatan variabel), sesuai dengan standar nasional GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (sistem kontrol kecepatan driver listrik bagian 3 kompatibilitas elektromagnetik
standar dan metode pengujian spesifiknya), sesuai dengan standar nasional GB12668.3-2012.
