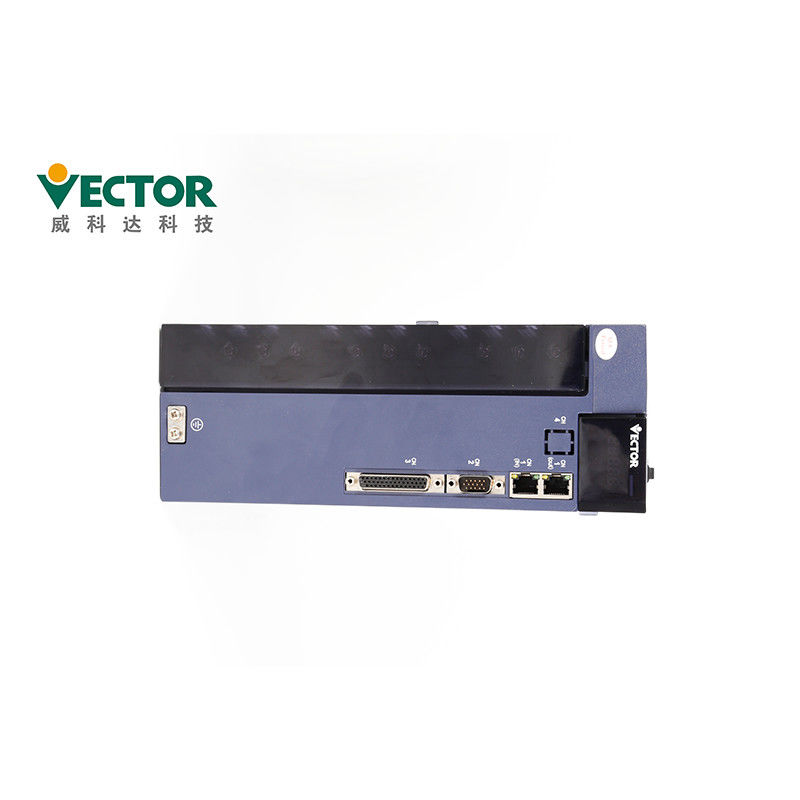

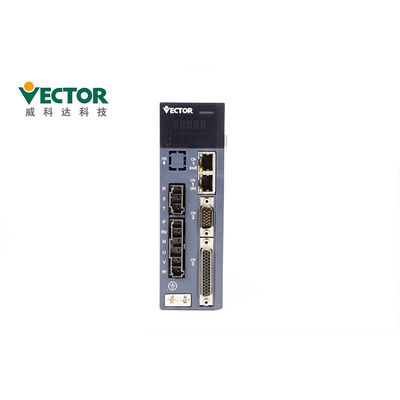

Sistem Kontrol Gerak Servo Loop Tertutup 3kw Untuk Peralatan Percetakan

Deskripsi Produk

Lebih Sedikit Kesalahan Drive Servo Loop Tertutup 3kw 380V Pulse Servo Motor untuk Peralatan Pencetakan

Drive Servo Loop Tertutup

Daya AC 380V 3KW

Tiga fase dengan 17/23bit Tamagawa encoder mutlak;

Jenis Protokol Komunikasi Modbus/CANopen/EtherCAT

Deskripsi Produk

Instalasi:

● Pasang driver pada platform yang kering dan kokoh.Pertahankan ventilasi yang baik dan

pembuangan panas selama pemasangan dan pertahankan landasan yang baik.

● Harap instal ke arah yang ditentukan untuk menghindari kegagalan fungsi.

● Saat memasang, pastikan driver servo disimpan pada posisi tertentu

jarak dari permukaan bagian dalam kabinet dan mesin lainnya, selain itu dapat menyebabkan kebakaran atau kegagalan fungsi.

● Saat memasang, jangan menghalangi saluran hisap dan buang, dan jangan biarkan benda asing masuk ke dalam produk

untuk masuk, jika tidak maka dapat menyebabkan kerusakan atau kebakaran karena penuaan komponen internal.

● Jangan letakkan benda berat di atas atau di bawah produk ini karena dapat mengakibatkan cedera.

● Harap instal di lingkungan berikut:

1. tempat tanpa sinar matahari langsung;

2.Lokasi dimana suhu lingkungan berada pada kisaran 0 °C hingga 55 °C;

3. Kelembaban relatif dalam kisaran 0% hingga 95%, dan tidak ada kondensasi;

4.Lokasi bebas dari tetesan air, uap, debu dan debu berminyak;

5.Locations di mana tidak ada perangkat panas tinggi;

6. Situs gas dan cairan yang tidak korosif, mudah terbakar;

7. Tidak mudah memercikkan air, minyak dan obat-obatan;

8.tempat yang tidak terkena radiasi radioaktif;

9.Tempat yang kuat dan bebas getaran;

10.Lokasi di mana tidak ada gangguan kebisingan elektromagnetik.

Tindakan pencegahan operasi

● dalam operasi uji, untuk mencegah kecelakaan, silakan uji motor servo tanpa beban

(tidak terhubung ke poros pengemudi), jika tidak, dapat menyebabkan cedera.

● saat mulai mengoperasikan mesin pendukung, atur parameter pengguna yang cocok dengan mesin

di muka.Jika Anda memulai operasi tanpa pengaturan parameter, ini dapat menyebabkan kehilangan mekanis atau malfungsi.

● untuk menghindari kecelakaan, pasang sakelar batas atau stopper di ujung bagian mesin yang dapat digerakkan,

jika tidak maka akan menyebabkan kerusakan mekanis atau cedera.

● jangan membuat perubahan ekstrim pada pengaturan parameter, karena dapat mengakibatkan

operasi yang tidak stabil, kerusakan mekanis atau cedera.

●ketika daya dihidupkan atau catu daya terputus, pendingin driver servo, pengereman eksternal

resistor, motor, dll. mungkin dalam kondisi suhu tinggi.Jangan menyentuhnya, jika tidak dapat menyebabkan luka bakar.

● saat menggunakan motor servo pada sumbu vertikal, atur perangkat pengaman untuk mencegah benda kerja jatuh ke bawah

alarm, over travel, dll. Selain itu, lakukan pengaturan servo lock stop saat terjadi over travel,

jika tidak, benda kerja dapat jatuh dalam kondisi over travel.

● jangan memasuki jangkauan pengoperasian mesin selama pengoperasian, jika tidak maka akan menyebabkan cedera.

● jangan menyentuh motor servo atau bagian mesin yang bergerak selama pengoperasian, jika tidak maka akan menyebabkan cedera.

● harap atur sistem keamanan untuk memastikan keamanan bahkan jika terjadi kerusakan saluran sinyal.Sebagai contoh,

ketika sinyal sakelar over travel positif (P-OT) dan sakelar negatif over travel (N-OT) terputus

di pengaturan pabrik, mereka beroperasi dengan aman.

● pastikan untuk menyetel status servo OFF saat mematikan daya.

● jangan terlalu sering menghidupkan/mematikan.Setelah operasi yang sebenarnya dimulai, interval daya ON/OFF harus

lebih dari 1 jam, jika tidak, komponen di dalam unit servo akan menua sebelum waktunya.

●ketika alarm terjadi, atur ulang alarm setelah penyebabnya dihilangkan dan pastikan

keselamatan, dan memulai kembali operasi, jika tidak maka dapat menyebabkan cedera.

● jangan gunakan rem motor rem untuk pengereman normal, jika tidak, mungkin

menyebabkan malfungsi.

Aksesoris:

	Nama aksesori	Gambar
Suku Cadang Setan	Terminal daya		Beradaptasi dengan drive struktur E1, E2
	Steker enkoder Cn33		Steker encoder di sisi pengemudi
	Steker terminal kontrol Cn4		Terminal sinyal input/output, kabel pengguna
	Jalur koneksi penyandi		Panjang kabel standar adalah 3, 5, 8, 10, 13, 15 meter, menurut pelanggan kebutuhan Menyediakan konektor independen
	Saluran listrik		Panjang kabel standar adalah 3, 5, 8, 10, 13, 15 meter, menurut pelanggan kebutuhan Menyediakan konektor independen
	Garis pemantauan drive		Hubungkan dan sesuaikan perangkat lunak untuk pemantauan jarak jauh dan pembaruan firmware
Membeli Suku Cadang	Kabel Adaptor USB ke RS232		Jika perlu, beli sendiri
	Jalur komunikasi Ethernet		Jika perlu, beli sendiri

Pengepakan:

Waktu pengiriman dan Cara Pengiriman

1. Untuk pesanan kecil kami selalu dapat mengirimkan dalam waktu 1 minggu.

2. Produk kami dapat dikirim melalui Udara, Darat atau Laut.

Sertifikat:

1. CE (Standar Keamanan UE);
2. IEC/EN61800-5-1:2007 (Persyaratan keselamatan untuk listrik, termal dan energi dalam Bagian 5-1 dari

sistem penggerak listrik kecepatan variabel), sesuai dengan standar nasional GB12668.501-2013;

3, IEC / EN61800-3: 2004 + A1 (sistem kontrol kecepatan driver listrik bagian 3 kompatibilitas elektromagnetik

standar dan metode pengujian spesifiknya), sesuai dengan standar nasional GB12668.3-2012.
